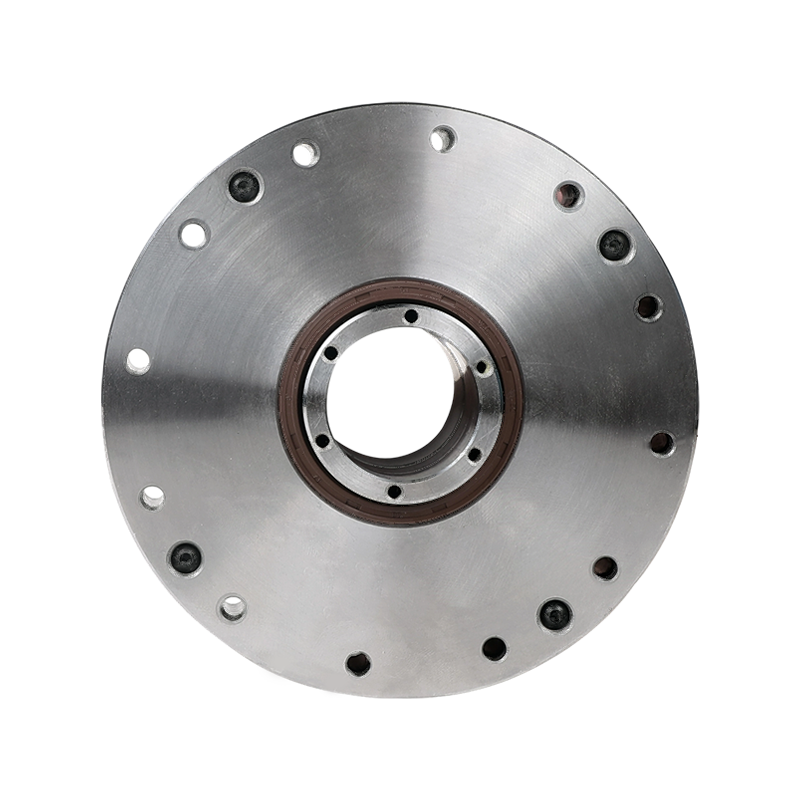

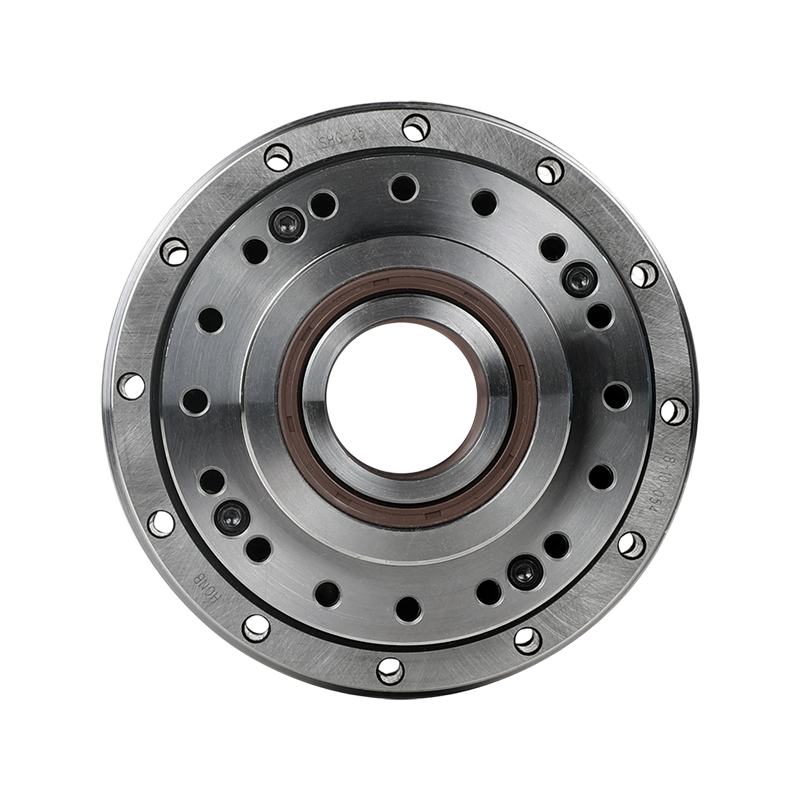

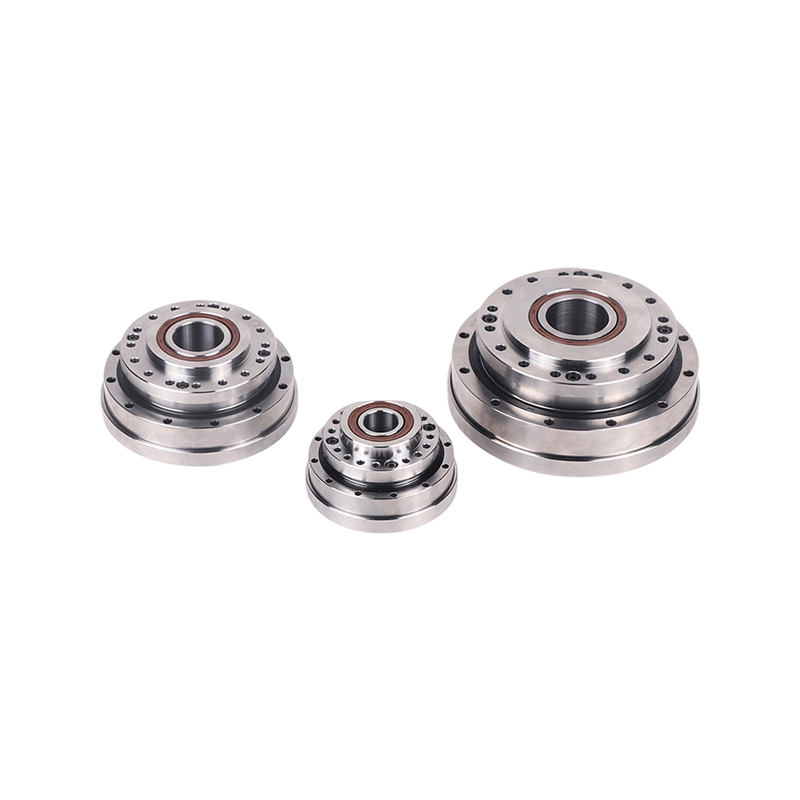

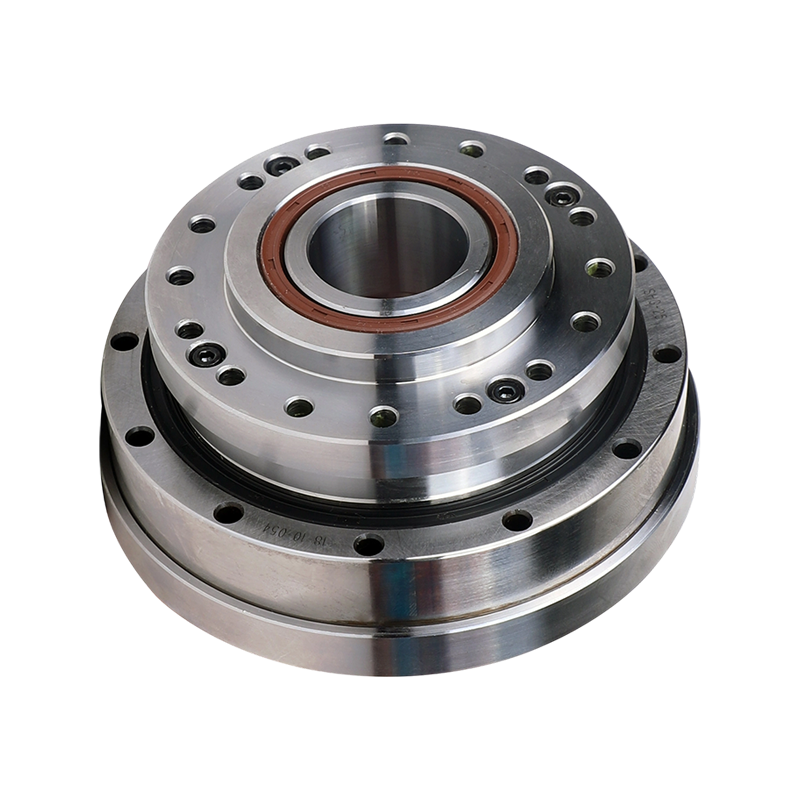

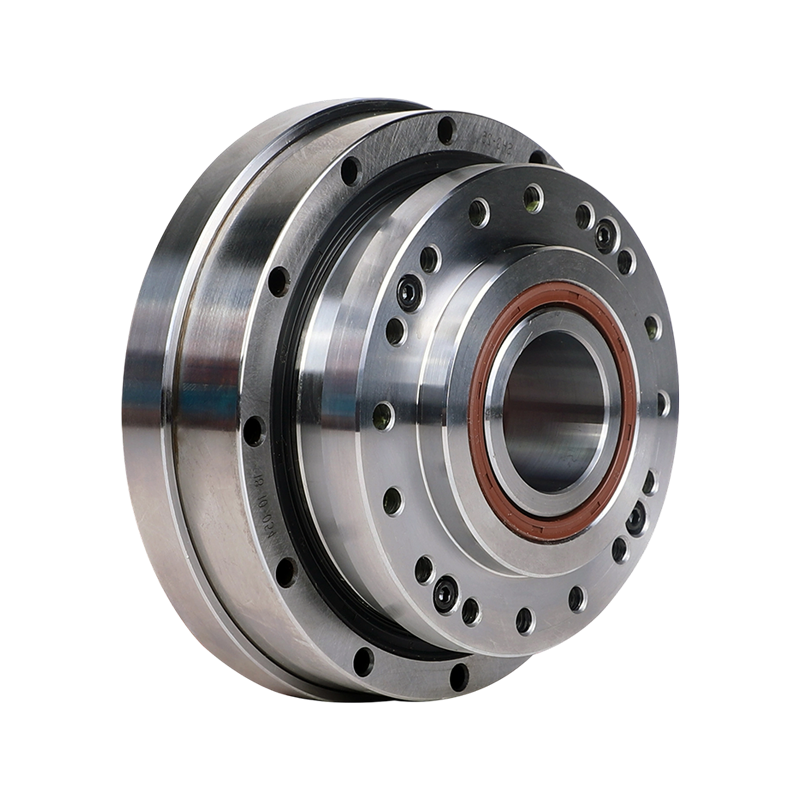

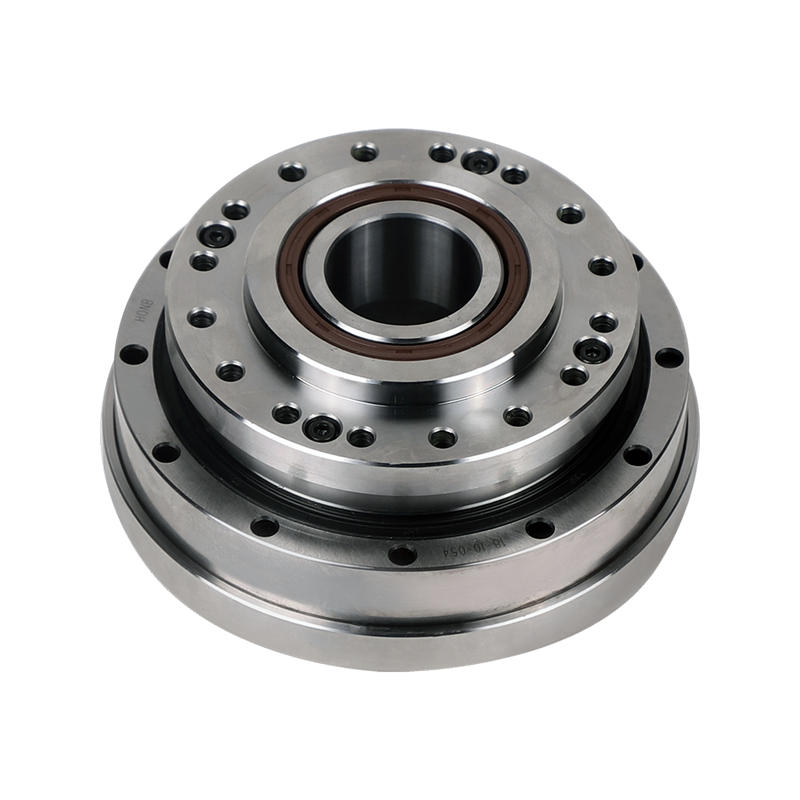

SHF-2SH Series Harmonic Drive Reducer

Model

Symbol

14

ΦA h6

50

60

70

85

110

ΦB1

-

-

-

-

-

C

52.5⁺⁰_-0.1

56.5⁺⁰_-0.1

51.5⁺⁰_-0.1

55.5⁺⁰_-0.1

65.5⁺⁰_-0.1

D1*

SHF

16^+0.8₊₀

16^+0.9₊₀

9.5^+1.0₊₀

10^+1.1₊₀

12^+1.1₊₀

SHG

16^+0.4₊₀

16^+0.4₊₀

9.5^+0.4₊₀

10^+0.5₊₀

12^+0.6₊₀

D2

23.5

26.5

29

34

42

D3*

13

14

13

11.5

11.5

E1

2.4

3

3

3.3

3.6

E2

14.1

16

17.5

18.7

23.4

E3

7

7.5

8.5

12

15

F

6

6.5

7.5

10

14

ΦG H6

48

60

70

88

114

ΦH h6

70

80

90

110

142

11

20±0.1

21.5±0.1

19±0.1

20±0.1

29±0.1

12

20±0.1

21.5±0.1

20±0.1

22.5±0.1

23.5±0.1

(13)

12.5

13.5

12.5

13

13

J1

2.5

2.5

-

-

-

J2

7

7

7

6.5

-

J3

7

7

7

6.5

-

J4

-

-

-

-

-

K1

-

-

-

-

-

K2

-

-

-

-

-

ΦL1

22

27

32

42

47

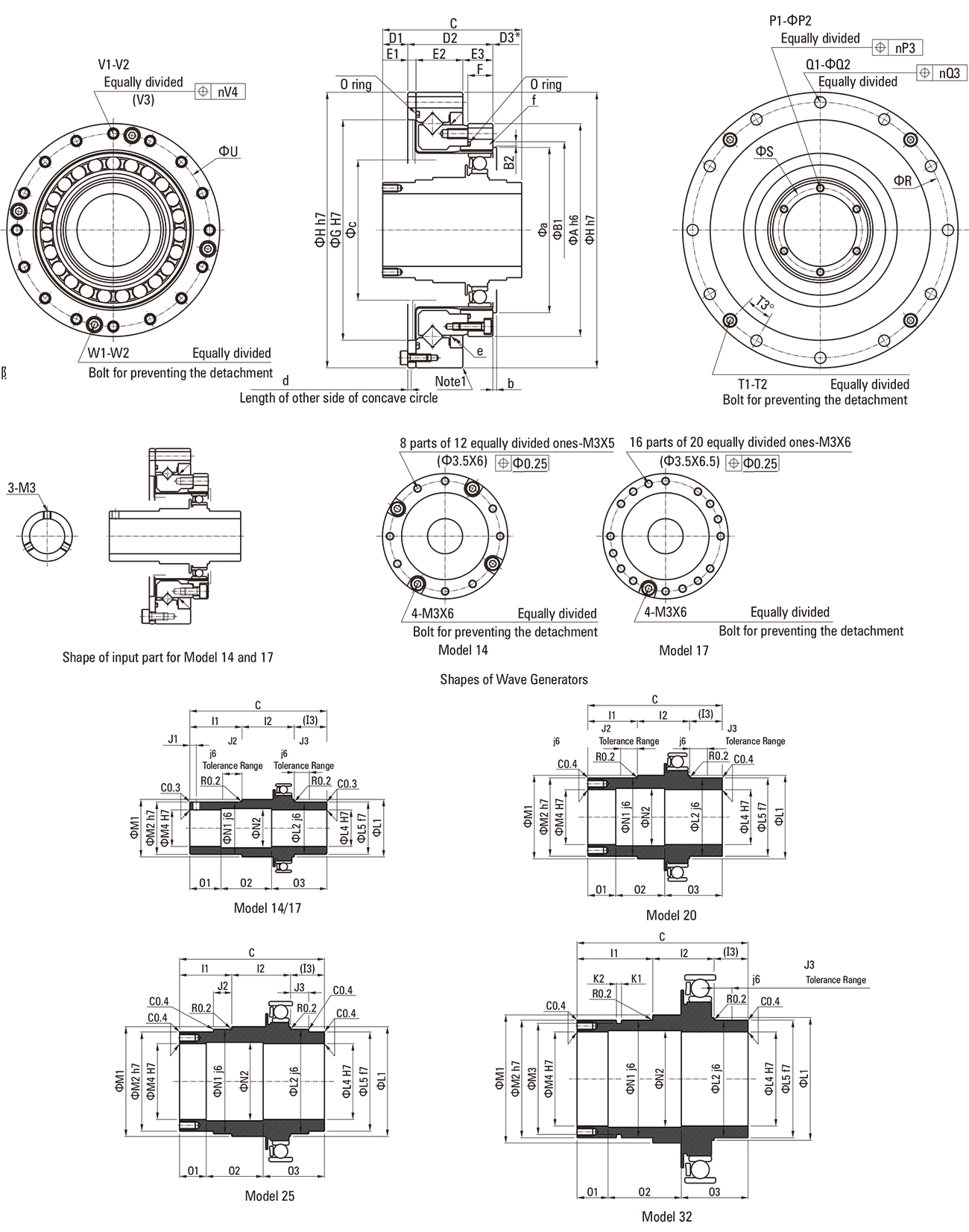

Wave generator

   dimensions

ΦL2j6

20

25

30

40

45

ΦL3 h9

-

-

-

38

-

ΦL4 H7

14

19

21

29

36

ΦL5 f7

20

25

30

-

45

ΦM1

22

27

32

42

49

ΦM2h7

20

25

30

38

45

ΦM3

-

-

-

42.5

ΦM4H7

14

19

21

29

36

ΦN1 j6

20

25

30

40

45

ΦN2

14.5

19.5

21.5

29.5

36.5

01

10

10

10

10

10

02

22.5

24.5

(19.5)

22.5

(30.5)

03

20

22

22

23

25

P1

3

3

6

6

6

P2

M3

M3

M3X6

M3X6

M3X6

ΦP3

-

-

0.25

0.25

0.25

Q1

8

12

12

12

12

Φ02

3.5

3.5

3.5

4.5

5.5

ΦQ3

0.25

0.25

0.25

0.25

0.25

ΦR

64

74

84

102

132

ΦS

-

-

25.5

33.5

40.5

T1

2

4

4

4

4

T2

M3X6

M3X6

M3X8

M3X8

M4X8

T3(angle)

22.5°

15°

15°

15°

15°

ΦU

44

54

62

77

100

V1

   8 parts of 12 equally divided ones

   16 parts of 20 equally divided ones

16

16

16

V2

M3X5

M3X6

M3X6

M4X7

M5X8

V3

Φ3.5X6

Φ3.5X6.5

Φ3.5X7.5

Φ4.5X10

Φ5.5X14

V4

0.25

0.25

0.25

0.25

0.25

W1

4

4

4

4

4

W2

M3X6

M3X6

M3X8

M3X10

M4X16

   Minimum housing clearance

Φa

38

45

53

66

86

b

1

1

1.5

1.5

1.5

Φc

31

38

45

56

73

d

1.7

2.1

2

2

2

e

D49585

D59685

D69785

D84945

D1101226

Mass(kg)

0.45

0.63

0.89

1.44

3.1

· Specification with*mark: The DFKindicate the mounting positions in the shaft direction and allowance of the three ats-wave generato; fexspline, circular spline.

· Strictly follow the requirement of these specifications as they affect the performance and intensity.

Please note that in the circular spline there does not incorporate an O-ring groove (Symbolf). Pease provide altemate sealing arangements during the designing and instaling.

· Due to the deformation of the Flexspline during operation, it is necessary to provide a minimum housing clearance, dimensions Φa, b, c.

· The wave generator is packed separately when the product is delivered.

· The following dimensions can be modified to accommodate customer-specific requirements.

Wave Generator: C

Flexspline: 0 and P

Circular  Spline: X, and X₂.
