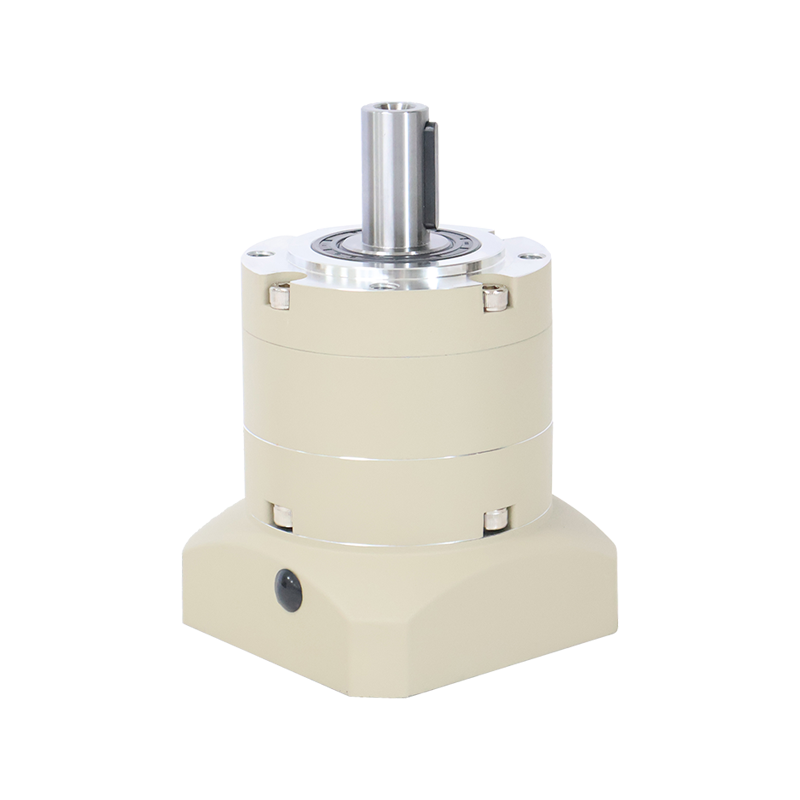

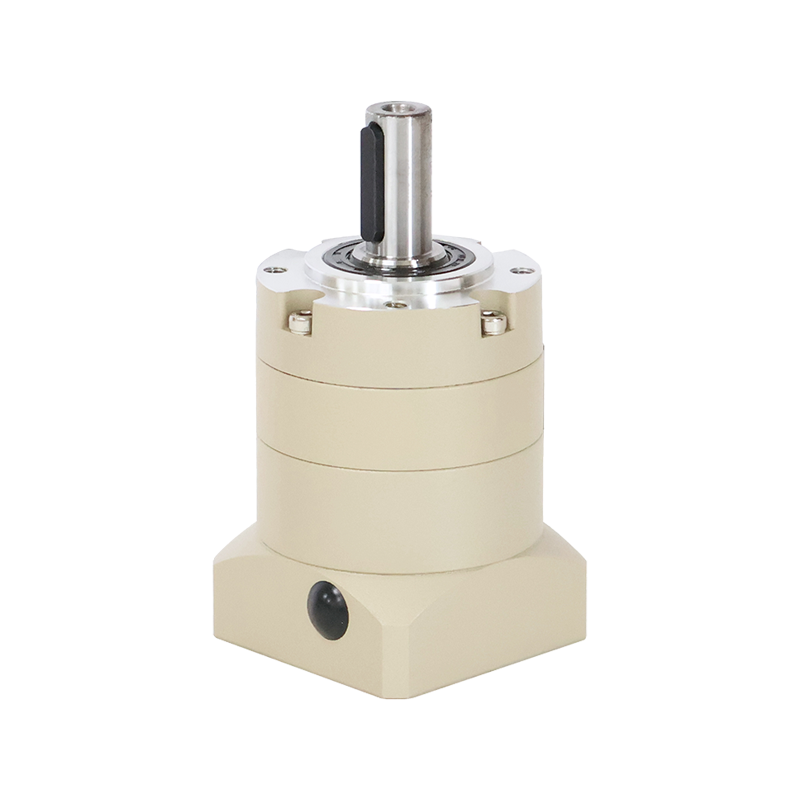

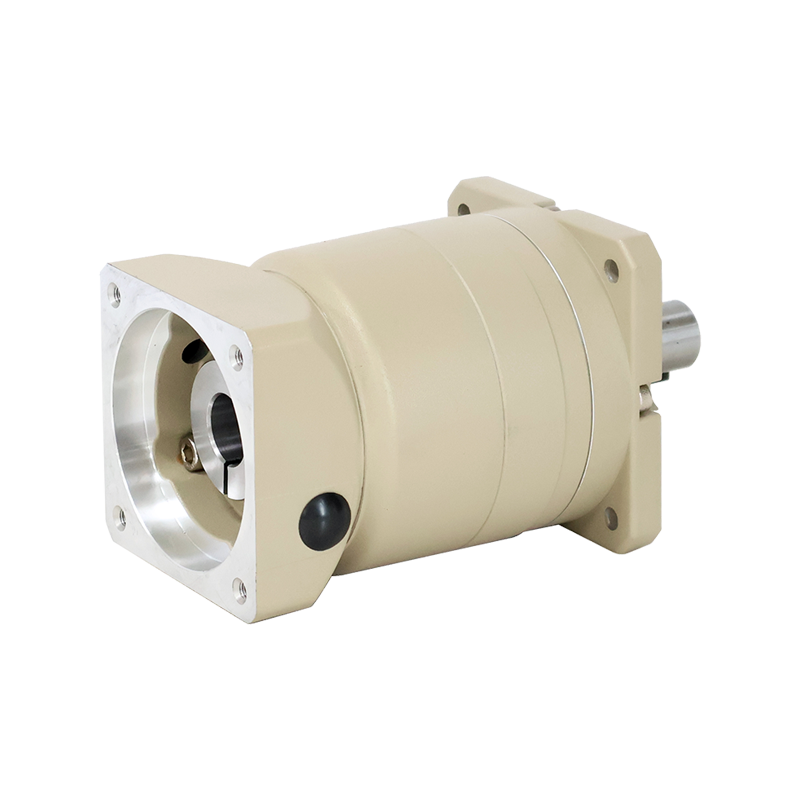

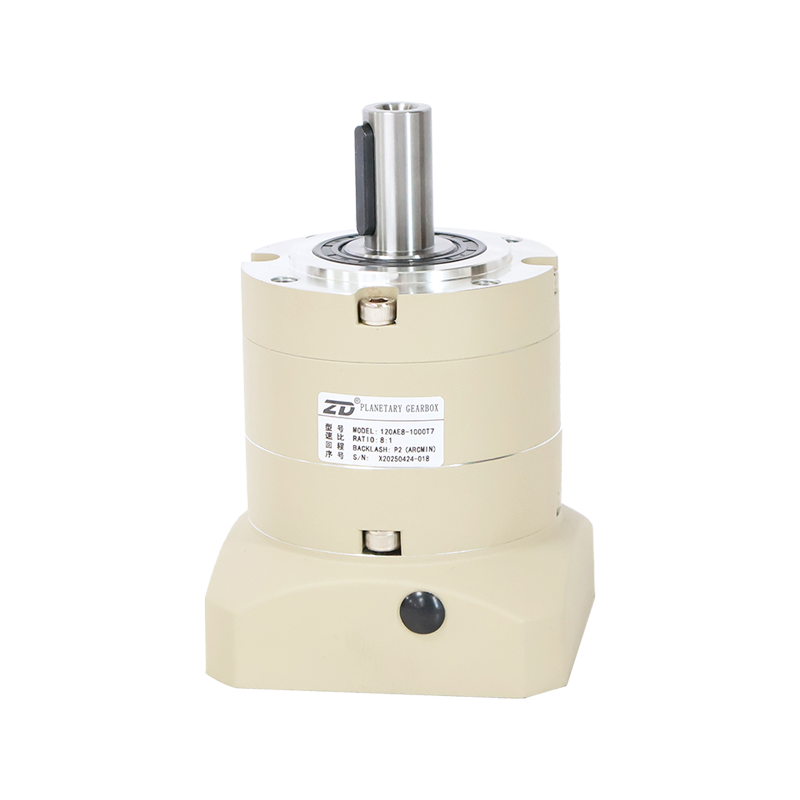

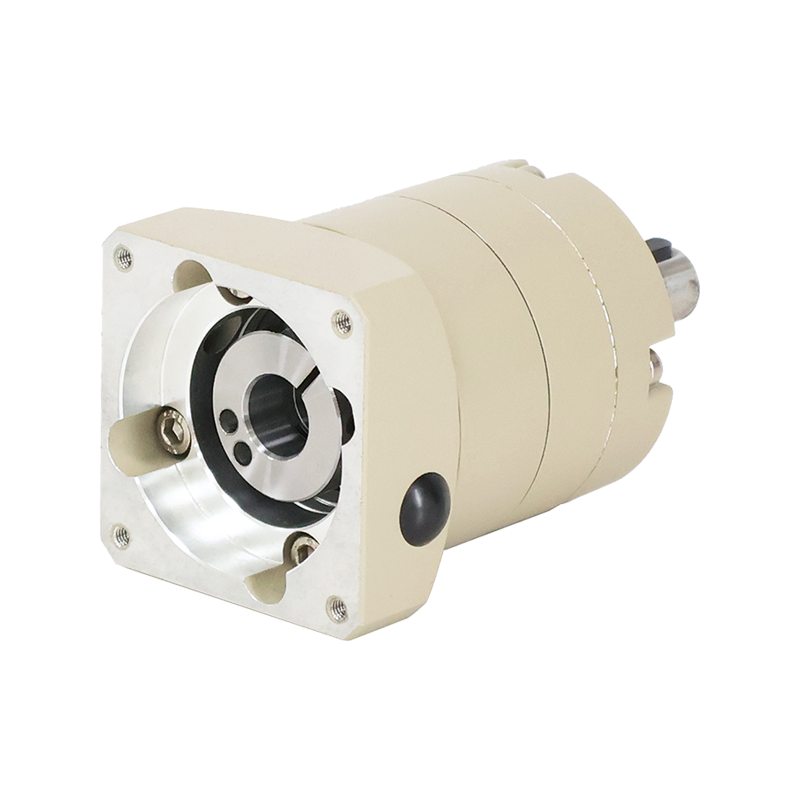

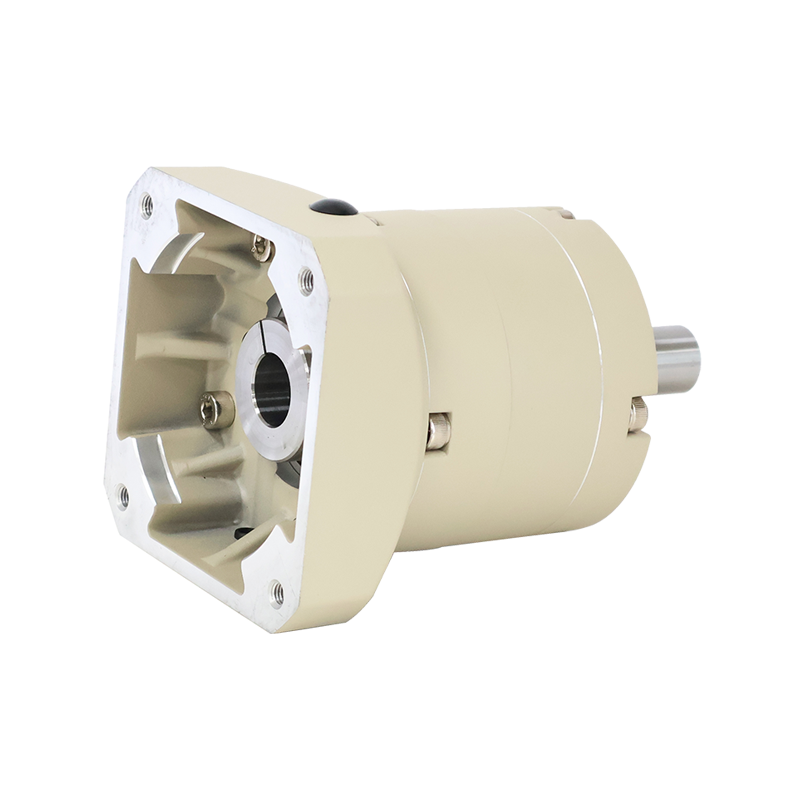

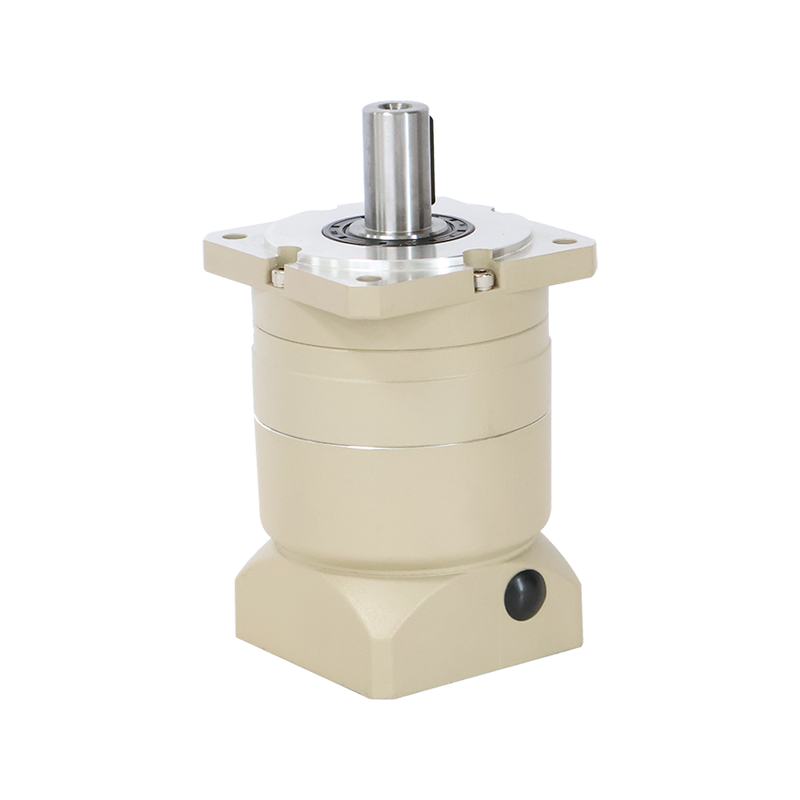

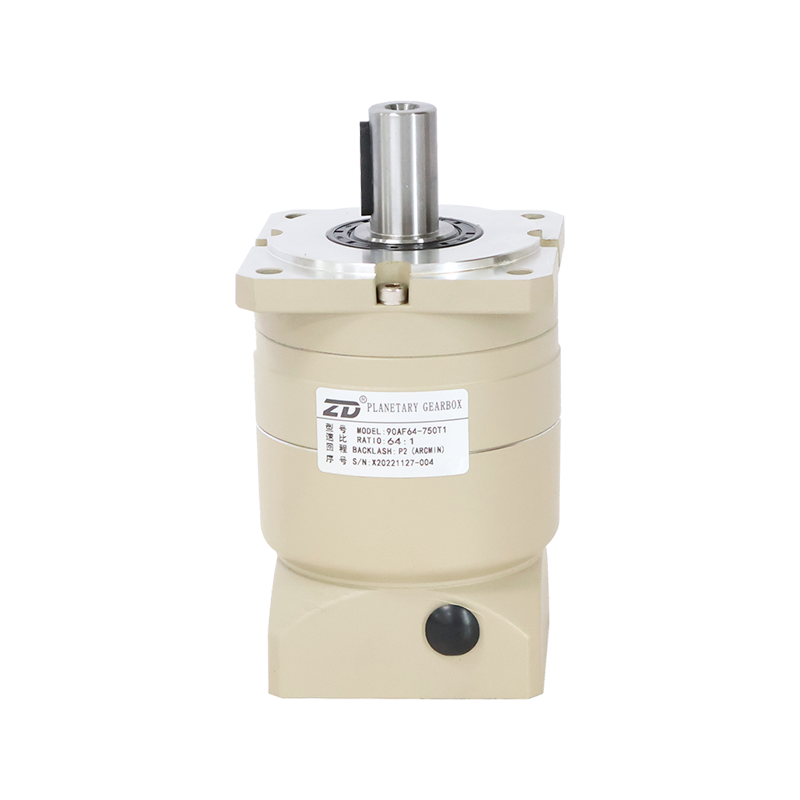

AE&AF Series Planetary Gearbox

Product type

60

90

120

160

Reduction ratio

Series

Rated output torque

N.M

44

85

144

342

3

1

50

95

200

542

4

41

105

220

650

5

30

93

200

550

7

23

83

180

500

8

18

70

155

450

10

44

115

209

342

12

2

44

115

209

342

15

50

130

275

500

16

50

130

275

542

20

41

135

280

650

25

50

120

260

600

32

41

125

265

550

35

41

115

245

500

40

41

135

280

650

50

23

83

180

600

64

23

83

180

500

80

18

73

165

450

100

Life

Hour

20000

Instant emergency stop torque

N.M

2 times rated output torque

Product type

60

90

120

160

Unit

Series

Radial force

750

2100

2520

7000

N

Axial force

375

1050

1260

5000

N

-

Full load efficiency

≥97

%

1

≥94

2

Weight

0.9

2.5

6.5

18

Kg

1

1.2

3.0

7.2

20

2

Operating temperature

-10~+90

℃

Protection level

IP65

Lubrication method

Lifetime lubrication

Installation method

Any

Product type

60

90

120

160

Reduction ratio

Series

Moment of inertia

Kgcm²

0.15

0.69

2.94

9.21

3

1

0.12

0.50

2.27

7.54

4

0.10

0.46

2.10

7.42

5

0.10

0.42

2.00

7.14

7

0.10

0.42

2.00

7.07

8

0.09

0.39

1.90

7.03

10

0.06

0.32

1.50

2.71

12

2

0.05

0.29

1.13

2.71

15

0.06

0.32

1.11

2.71

16

0.05

0.29

0.99

2.71

20

0.05

0.29

0.98

2.71

25

0.05

0.26

0.89

2.71

32

0.05

0.26

0.89

2.71

35

0.05

0.26

0.89

2.71

40

0.05

0.26

0.89

2.57

50

0.05

0.26

0.89

2.57

64

0.05

0.26

0.89

2.57

80

0.05

0.26

0.89

2.57

100

Product type

60

90

120

160

Series

Backlash

Arcmin

≤5

≤5

≤5

≤5

One series

≤8

≤8

≤8

≤7

Two series

Torsion resistance

N.M/arcmin

1.8

4.5

12

38

-

Noise

dB(A)

63

Output speed

min^-¹

4500

4500

4500

4500

-

Recommended input speed

min^-¹

3000

3000

3000

3000

Product type

60AE

90AE

120AE

160AE

Number of stage

1

2

1

2

1

2

1

2

L1 overall length

116

126

151

165.5

196

207

284.5

323

L3 body length

57

67

77.3

91.8

93

104

131.5

170

Output

L4 output shaft length

35

40

55

87

L5 output length to the shaft shoulder

30.5

36

50

80

L6 key length

25

28

40

70

L7 key length to shaft end

2.5

4

5

5

L8 spigot length

3

3

4

5

D4 output shaft diameter

Φ14h7

Φ20h7

Φ25h7

Φ40H7

D5 shaft shoulder diameter

Φ20

Φ30

Φ40

Φ45

D6 spigot length

Φ40h7

Φ60h7

Φ80h7

Φ130H7

D7 body diameter

Φ61

Φ90

Φ115

Φ160

D8 hole circle

Φ52

Φ70

Φ100

Φ145

B1 key width

5

6

8

12

H1 key height

16

22.5

28

43

G2 mounting screw hole

M5X10

M6X12

M10X16

M12X20

G3 center screw hole

M5X15

M6X18

M10X22

M12X25

Input

L2input flange length

24

33.7

48

66

L9 motor shaft length

30

40

58

79

L10 spigot depth

10

10

10

10

D1 mounting hole distribution circle

Φ70

Φ90

Φ145

Φ200

D2 spigot diameter

Φ50G7

Φ70G7

Φ110G7

Φ114.3G7

D3 input shaft diameter

≤14G7

≤19G7

≤24G7

≤35G7

G1 mounting threads X depth

M4X10

M5X12

M8X21

M12X25

03 input flange

□60

□80

□130

□175
