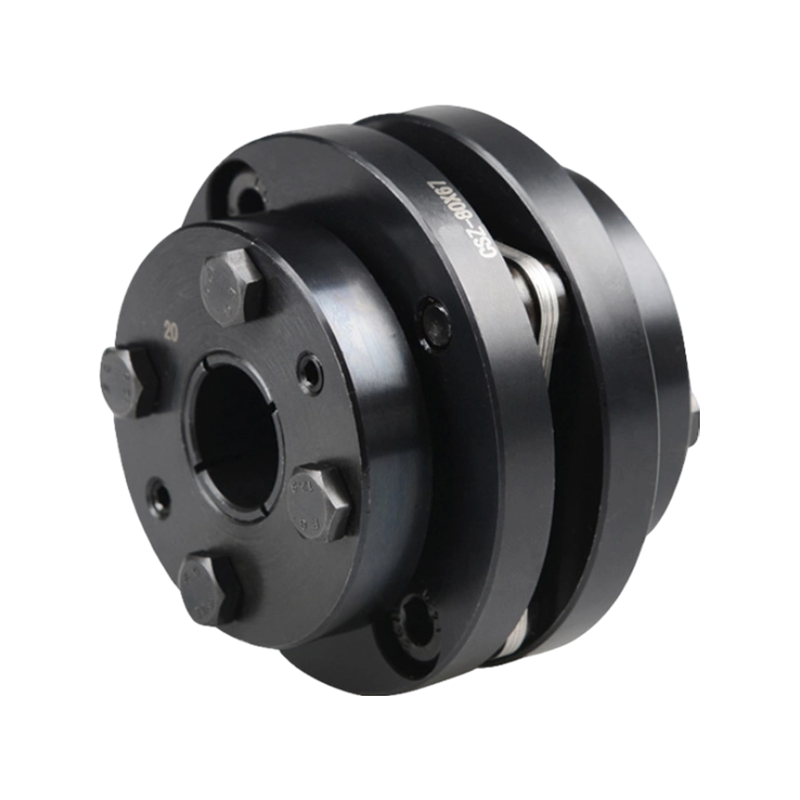

CSZ 45# Steel swelling sets single disc series

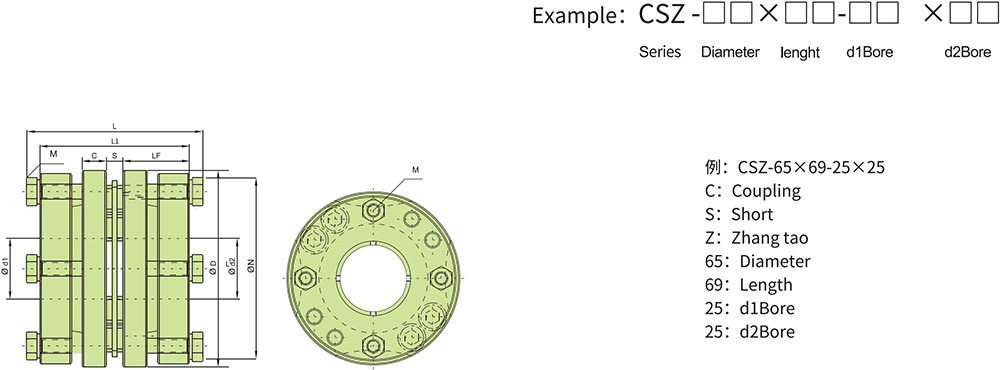

Model

ØD

ØN

C

L

L1

LF

S

M

Wrench Torque(N ·M)

CSZ-39×44

Ø39

Ø32-35

6

43.9

39.1

17.6

3.9

4-M4×15

7

CSZ-44×45

Ø44

Ø36-40

6

44.7

39.9

18

3.9

4-M4×15

7

CSZ-56×53

Ø56

Ø44-50

6

52.8

45.8

20

5.8

4-M5×20

10

CSZ-65×64

Ø65

Ø41-63

8

63.9

54.9

24

6.9

4-M6×25

15

CSZ-70×64

Ø70

Ø45-54

8

63.9

54.9

24

6.9

4-M6×25

15

CSZ-80×68

Ø80

Ø58-68

10

68

60

25

8.9

4-M6×25

15

CSZ-87×79

Ø87

Ø62-78

10

78.9

69.9

31

7.9

4-M6×25

15

CSZ-94×86

Ø91

Ø69-84

10

85.6

76.6

34

8.4

4-M6×30

15

CSZ-104×88

Ø104

Ø70-92

10

87.6

78.6

35

8.4

4-M6×30

15

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CSZ-39×44

18

36

0.1

0.6°

 ±0.5

10000

5850

4.3×10⁻⁵

S45C

SUS 304

Nigrescence

220

CSZ-44×45

22

44

0.1

0.6°

 ±0.5

10000

6750

4.2×10⁻⁵

267

CSZ-56×53

36

72

0.1

0.6°

 ±0.5

10000

96000

5.1×10⁻⁵

613

CSZ-65×64

70

140

0.1

0.6°

 ±0.5

8000

120000

4.53×10⁻⁴

940

CSZ-70×64

72

144

0.1

0.6°

 ±0.5

8000

150000

4.85×10⁻⁴

960

CSZ-80×68

100

200

0.1

0.6°

 ±0.5

7000

290000

1.5×10⁻³

1245

CSZ-87×79

200

400

0.1

0.6°

 ±0.5

6000

330000

1.68×10⁻³

1700

CSZ-94×86

220

440

0.1

0.6°

 ±0.5

5000

350000

2.1×10⁻³

3271

CSZ-104×88

250

500

0.1

0.6°

 ±0.5

5000

420000

2.5×10⁻³

4097

Model

Standard axle diameter(ØD1、ØD2)mm

12

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

CSZ-39×44

●

●

●

●

CSZ-44×45

●

●

●

●

●

●

●

●

CSZ-56×53

●

●

●

●

●

●

●

●

●

●

CSZ-65×64

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSZ-70×64

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSZ-80×68

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSZ-87×79

●

●

●

●

●

●

●

●

●

●

●

●

●

CSZ-94×86

●

●

●

●

●

●

●

●

●

CSZ-104×88

●

●

●

●

●

●

●

●

●

●

●

●
