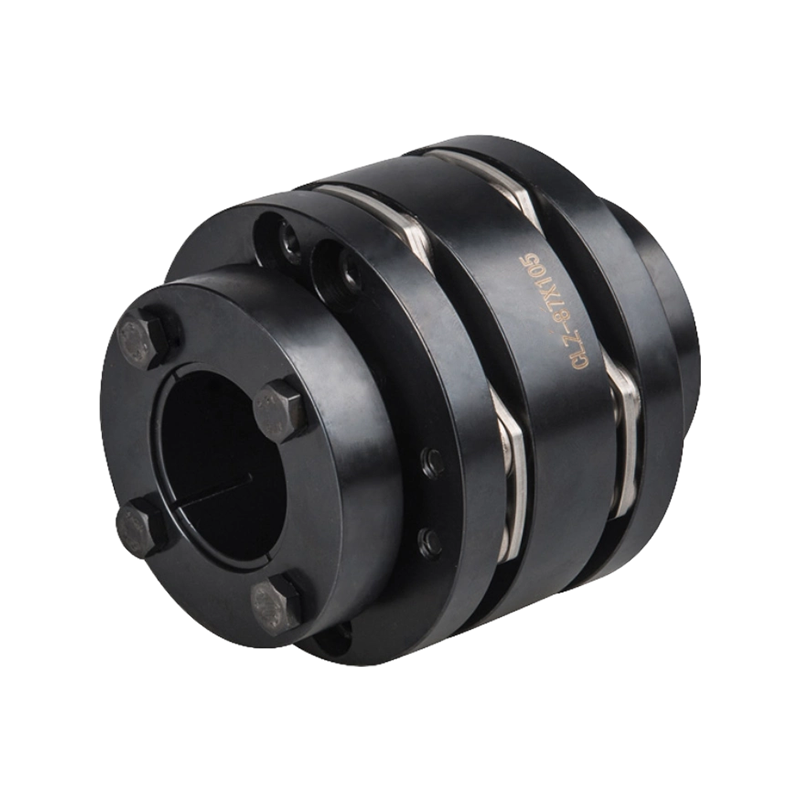

CLZ 45# Steel swelling sets of double diaphragm series

Model

ØD

ØN

C

L

L1

LF

S

M

Wrench Torque(N ·M)

CLZ-39×58

Ø39

Ø32-35

6

57.8

53

17.6

3.9

4-M4×15

7

CLZ-44×60

Ø44

Ø36-40

6

60.1

55.3

18

3.9

4-M4×15

7

CLZ-56×72

Ø56

Ø44-50

6

72.1

65.1

20

5.8

4-M5×20

10

CLZ-65×87

Ø65

Ø41-63

8

86.8

77.8

24

6.9

4-M6×25

15

CLZ-70×87

Ø70

Ø48-54

8

86.8

77.8

24

6.9

4-M6×25

15

CLZ-80×89

Ø80

Ø58-68

10

88.8

79.8

26

8.9

4-M6×25

15

CLZ-87×107

Ø87

Ø62-78

10

106.8

97.8

31

7.9

4-M6×25

15

CLZ-94×116

Ø94

Ø68-84

10

115.8

106.8

34

8.4

4-M6×30

15

CLZ-104×118

Ø104

Ø72-92

10

117.8

108.8

35

8.4

4-M6×30

15

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CLZ-39×58

18

36

0.15

0.6°

 ±0.1

10000

4095

4.5×10⁻⁵

S45C

SUS 304

Nigrescence

295

CLZ-44×60

22

44

0.15

0.6°

 ±0.1

10000

4700

5.7×10⁻⁵

360

CLZ-56×72

36

72

0.15

0.6°

 ±0.1

10000

43000

6.8×10⁻⁴

833

CLZ-65×87

70

140

0.15

0.6°

 ±0.1

8000

58000

6.53×10⁻⁴

1279

CLZ-70×87

72

144

0.15

0.6°

 ±0.1

8000

70000

7.0×10⁻⁴

1343

CLZ-80×89

100

200

0.15

0.6°

 ±0.1

7000

130000

2.2×10⁻³

1568

CLZ-87×107

200

400

0.15

0.6°

 ±0.1

6000

140000

2.48×10⁻³

2300

CLZ-94×116

220

440

0.15

0.6°

 ±0.1

5000

175000

2.9×10⁻³

4412

CLZ-104×118

250

500

0.15

0.6°

 ±0.1

5000

210000

3.5×10⁻³

5495

Model

Standard axle diameter(ØD1、ØD2)mm

12

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

CLZ-39×58

●

●

●

●

CLZ-44×60

●

●

●

●

●

●

●

●

CLZ-56×72

●

●

●

●

●

●

●

●

●

●

CLZ-65×87

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLZ-70×87

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLZ-80×89

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLZ-87×107

●

●

●

●

●

●

●

●

●

●

●

CLZ-94×116

●

●

●

●

●

●

●

●

●

CLZ-104×118

●

●

●

●

●

●

●

●

●

●

●

●
