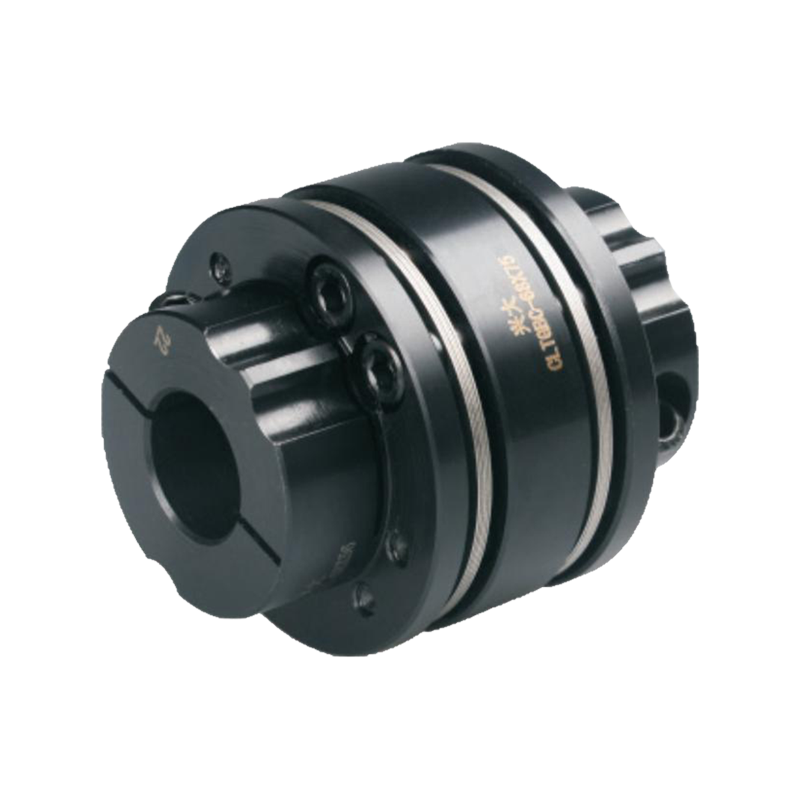

CLTBGC 45# Steel stepped double diaphragm series

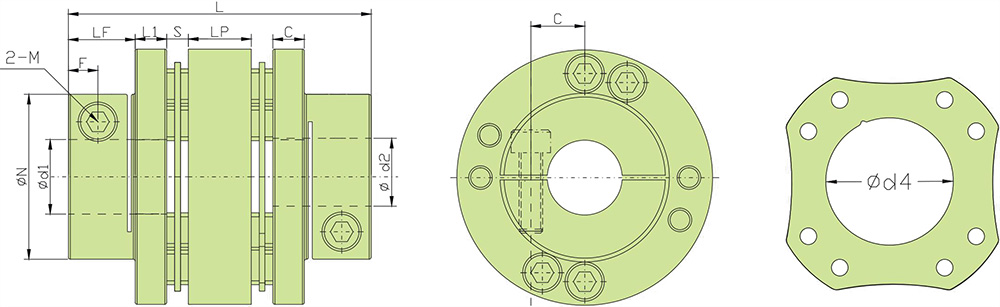

Model

ØD

ØN

L1

L

LF

LP

 Ød3

Ød4

S

F

C

M

Wrench Torque(N ·M)

CLTBGC-56×65

 Ø56

 Ø38

5

64.9

19.9

13.5

 Ø25

Ø26

5.8

6.4

14.6

2-M5×20

10

CLTBGC-65×79

 Ø65

 Ø42

8

78.8

24.5

16

 Ø31

Ø36

6.9

7.5

15.5

2-M6×25

15

CLTBGC-68×78

 Ø68

 Ø45

6

77.5

24

15.7

 Ø35

Ø36

6.9

7.7

16.5

2-M6×30

15

CLTBGC-87×96

 Ø87

 Ø56

10

95.8

30

20

 Ø46

Ø46

7.9

9.4

21

2-M8×30

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CLTBGC-56×65

35

70

0.3

1.5°

±0.6

10000

48000

4.64×10⁻⁴

S45C

SUS 304

Nigrescence

546

CLTBGC-65×79

62

124

0.3

1.5°

±0.6

8000

58000

7.136×10⁻⁴

1040

CLTBGC-68×78

72

144

0.3

1.5°

±0.6

8000

70000

0.88×10⁻³

1061

CLTBGC-87×96

130

260

0.3

1.5°

±0.6

6000

140000

2.72×10⁻³

2150

Model

Standard axle diameter(ØD1、ØD21)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

  28

  30

  32

  35

CLTBGC-56×65

●

●

●

●

●

●

●

●

●

●

CLTBGC-65×79

●

●

●

●

●

●

●

●

CLTBGC-68×78

●

●

●

●

●

●

●

●

●

CLTBGC-87×96

●

●

●

●

●

●

●

●
