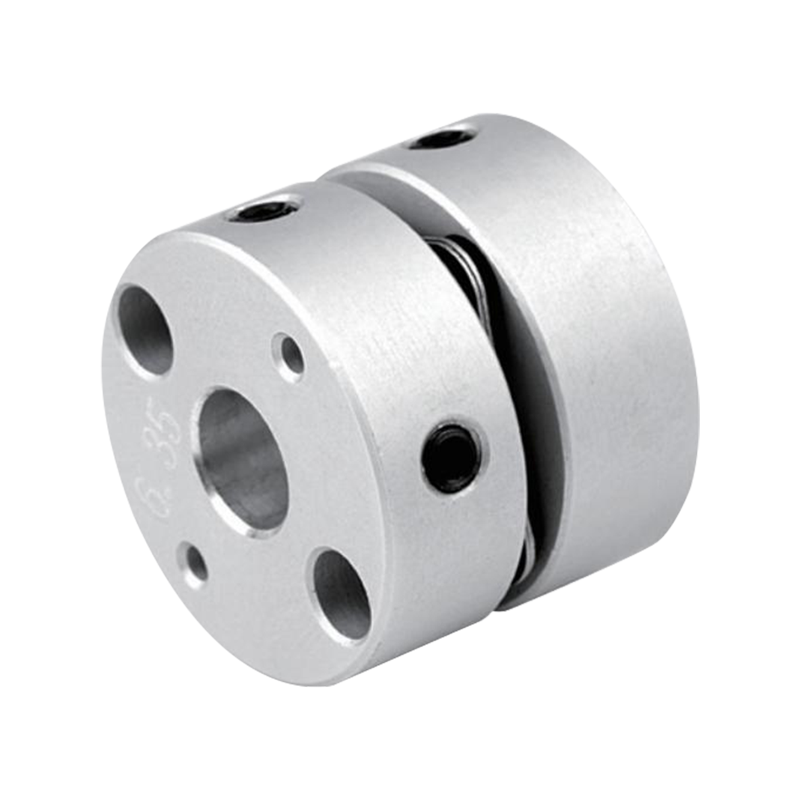

CSD Aluminum alloy single disc series

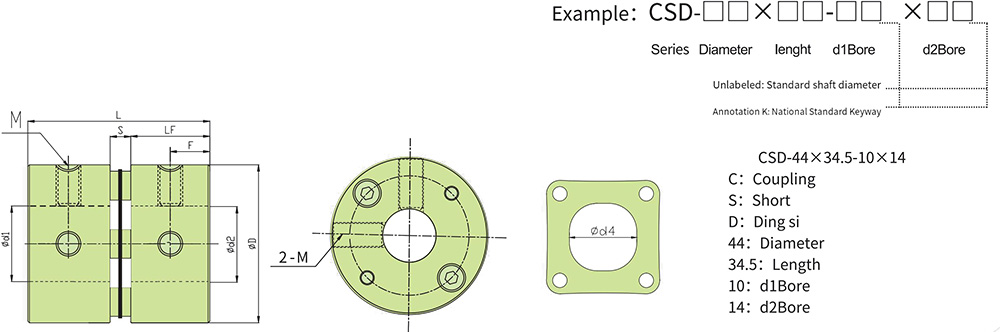

Model

ØD

L

LF

Ød4

S

F

M

Wrench Torque(N ·M)

CSD-19×20

Ø19

20

9

Ø8.5

2.2

4.5

4-M3×5

0.7

CSD-26×22

Ø26

22

9.65

Ø10.5

2.7

4.8

4-M4×6

1.7

CSD-32×29

Ø32

28.4

12.25

Ø14.5

3.9

6.12

4-M4×8

1.7

CSD-34×32.5

Ø34

32.5

14.25

Ø14.5

3.9

7.125

4-M4×8

1.7

CSD-39×34.5

Ø39

33.9

15

Ø17

3.9

7.5

4-M5×12

4

CSD-44×34.5

Ø44

34.5

15

Ø20.5

4.5

7.5

4-M5×12

4

CSD-44×41

Ø44

41

18.5

Ø20.5

4.7

9.25

4-M6×14

8.4

CSD-50×41.5

Ø50

41.5

18

Ø22.5

5.5

9

4-M6×14

8.4

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CSD-19×20

  2

4

0.1

1°

±0.09

10000

220

7×10⁻⁷

AL6061-T6

High-strength aluminum alloy

SUS 304

Oxidation treatment

11

CSD-26×22

3.5

7

0.1

1°

±0.14

10000

1125

2.1×10⁻⁶

28

CSD-32×29

8

16

0.1

1°

±0.18

10000

2100

5.2×10⁻⁵

50

CSD-34×32.5

8

16

0.1

1°

±0.18

10000

2100

5.5×10⁻⁵

55

CSD-39×34.5

15

30

0.1

1°

±0.23

10000

3900

2.0×10⁻⁵

80

CSD-44×34.5

18

36

0.1

1°

±0.27

10000

4500

3.2×10⁻⁵

155

CSD-44×41

18

36

0.1

1°

±0.27

10000

4500

3.2×10⁻⁵

155

CSD-50×41.5

20

40

0.1

1°

±0.3

10000

5000

3.5×10⁻⁵

217

Model

Standard axle diameter(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

CSD-19×20

●

●

●

●

●

●

●

●

●

●

CSD-26×22

●

●

●

●

●

●

●

●

●

●

●

CSD-32×29

●

●

●

●

●

●

●

●

●

●

●

●

CSD-34×32.5

●

●

●

●

●

●

●

●

●

●

●

●

CSD-39×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

CSD-44×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSD-44×41

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSD-50×41.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●
