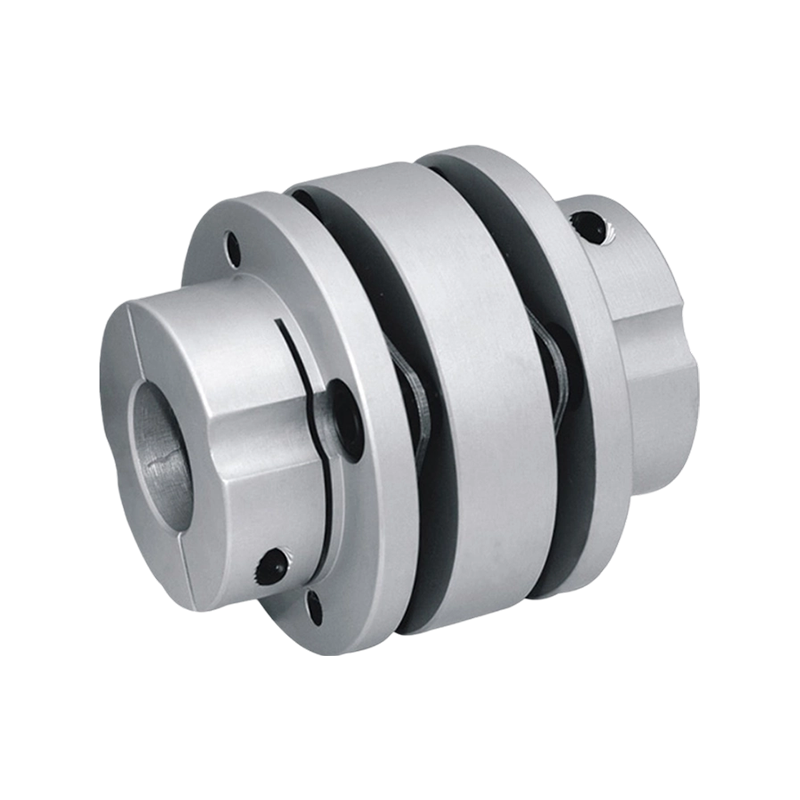

CLT Stepped double diaphragm series

Model

ØD

ØN

L

L1

C

LF

Ød3

Ød4

S

F

Wrench Torque(N ·M)

 CLT-34×38

Ø34

Ø21.6

39.3

3

7.8

12.25

Ø16

Ø14.5

3.9

3.85

3

 CLT-39×48

Ø39

Ø25

48

4

9

15.5

Ø19

Ø17

3.9

4.85

7

 CLT-44×48

Ø44

Ø29.6

48

4

11.3

15.5

Ø22

Ø20.5

3.9

4.85

7

 CLT-56×65

Ø56

Ø38

64.6

5

14.6

19.75

Ø25

Ø26

5.8

6.4

10

 CLT-68×76

Ø68

Ø46

76.2

6

16.5

23.35

Ø36

Ø36

6.9

7.7

15

 CLT-82×99

Ø82

Ø56

98.8

8

20.5

30

Ø42

Ø41

8.4

9.7

30

 CLT-94×110

Ø94

Ø68

109.8

10

26

35

Ø51

Ø51

8.9

  11.25

30

 CLT-104×110

Ø104

Ø78

109.8

10

30

35

Ø61

Ø61

8.9

  11.25

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CLT-34×38

5

10

0.17

1.5°

±0.36

10000

1860

9.0×10⁻⁴

AL6061-T6

High-strength aluminum alloy

SUS 304

Oxidation treatment

49

CLT-39×48

9

18

0.22

1.5°

±0.45

10000

2860

243×10⁻⁵

85

CLT-44×48

12

24

0.22

1.5°

±0.54

10000

3300

3.08×10⁻⁵

107

CLT-56×65

25

50

0.27

1.5°

±0.72

10000

9480

1.3×10⁻⁴

196

CLT-68×76

60

120

0.31

1.5°

±0.8

9000

19000

1.62×10⁻⁴

374

CLT-82×99

100

200

0.35

1.5°

±0.8

  8000

28450

2.02×10⁻⁴

645

CLT-94×110

160

320

0.35

1.5°

±0.8

  7000

80000

2.2×10⁻⁴

1076

CLT-104×110

210

420

0.35

1.5°

±0.8

  7000

100000

2.6×10⁻⁴

1318

Model

Standard axle diameter(ØD1、ØD2)mm

6

6.36

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

CLT-34×38

●

●

●

●

●

●

●

CLT-39×48

●

●

●

●

●

●

●

●

CLT-44×48

●

●

●

●

●

●

●

●

●

●

CLT-56×65

●

●

●

●

●

●

●

●

●

●

CLT-68×76

●

●

●

●

●

●

●

●

●

CLT-82×99

●

●

●

●

CLT-94×110

●

●

●

●

●

●

●

●

CLT-104×110

●

●

●

●

●

●

●

●

●

●

●
