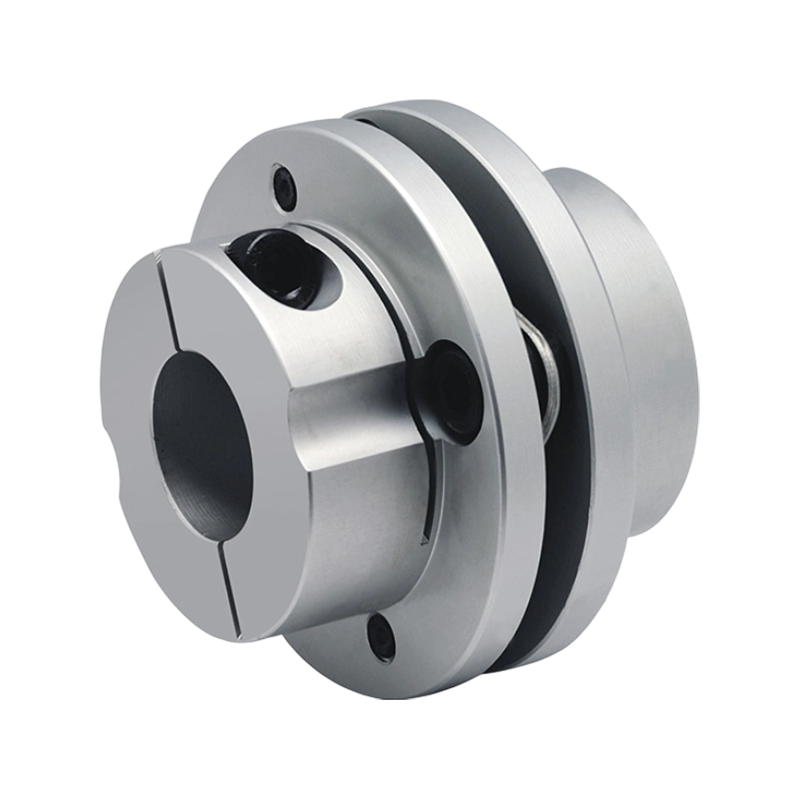

CST Stepped single disc series

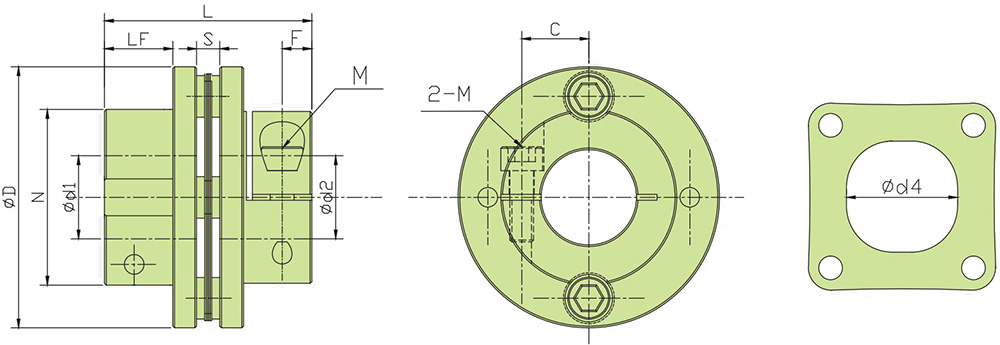

Model

d1, d2, Bore

ØD

ØN

L

L1

C

LF

Ød4

S

F

M

Wrench Torque(N ·M)

  CST-34×28.5

6,6,35,7,8,9,9.525,10

Ø34

Ø21.6

28.4

3

7.8

12.25

Ø14.5

3.9

3.85

2-M3×10

3

  CST-39×34.5

8,9,9.525,10,11,12,14

Ø39

Ø25

34.9

4

9

15.5

Ø17

3.9

4.85

2-M4×12

7

  CST-44×34.5

8,9,9.525,10,11,12,12,7,14,15,16

Ø44

Ø29.6

34.9

4

11.3

15.5

Ø20.5

3.9

4.85

2-M4×12

7

  CST-56×45

12,14,15,16,18,19,20,22

Ø56

Ø38

45.6

5

14.6

19.75

Ø26

5.8

6.4

2-M5×16

10

  CST-68×54

15,16,19,20,22,24,25

Ø68

Ø46

53.6

6

16.5

24

Ø36

6.9

7.7

2-M6×25

15

  CST-82×69

20,22,24,28,30

Ø82

Ø56

68.4

8

20.5

30

Ø41

8.4

9.7

2-M8×30

30

  CST-94×79

25,28,30,32,35,38,40

Ø94

Ø68

78.9

10

26

35

Ø51

8.9

11.25

2-M8×30

30

  CST-104×79

25,28,30,32,35,38,40,42,45,50

Ø104

Ø78

78.9

10

30

35

Ø61

8.9

11.25

2-M8×30

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CST-34×28.5

5

10

0.1

1°

±0.2

10000

2550

6.48×10⁻⁶

AL6061-T6
High-strength aluminum alloy

SUS 304

Oxidation treatment

30

CST-39×34.5

9

18

0.1

1°

±0.2

10000

3900

1.78×10⁻⁶

52

CST-44×34.5

12

24

0.12

1°

±0.3

10000

4500

2.27×10⁻⁵

68.5

CST-56×45

25

50

0.18

1°

±0.4

10000

12900

9.7×10⁻³

135

CST-68×54

60

120

0.2

1°

±0.5

9000

25800

1.2×10⁻⁴

246

CST-82×69

100

200

0.2

1°

±0.5

8000

38700

1.45×10⁻⁴

422

CST-94×79

160

320

0.2

1°

±0.5

7000

100000

1.6×10⁻⁴

760

CST-104×79

210

420

0.2

1°

±0.5

7000

120000

1.9×10⁻⁴

910

Model

Standard axle diameter(ØD1、ØD2)mm

6

6.36

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

  CST-34×28.5

●

●

●

●

●

●

●

  CST-39×34.5

●

●

●

●

●

●

●

●

  CST-44×34.5

●

●

●

●

●

●

●

●

●

●

CST-56×45

●

●

●

●

●

●

●

●

●

●

CST-68×54

●

●

●

●

●

●

●

●

●

CST-82×69

●

●

●

●

●

●

CST-94×79

●

●

●

●

●

●

●

●

  CST-104×79

●

●

●

●

●

●

●

●

●

●

●
