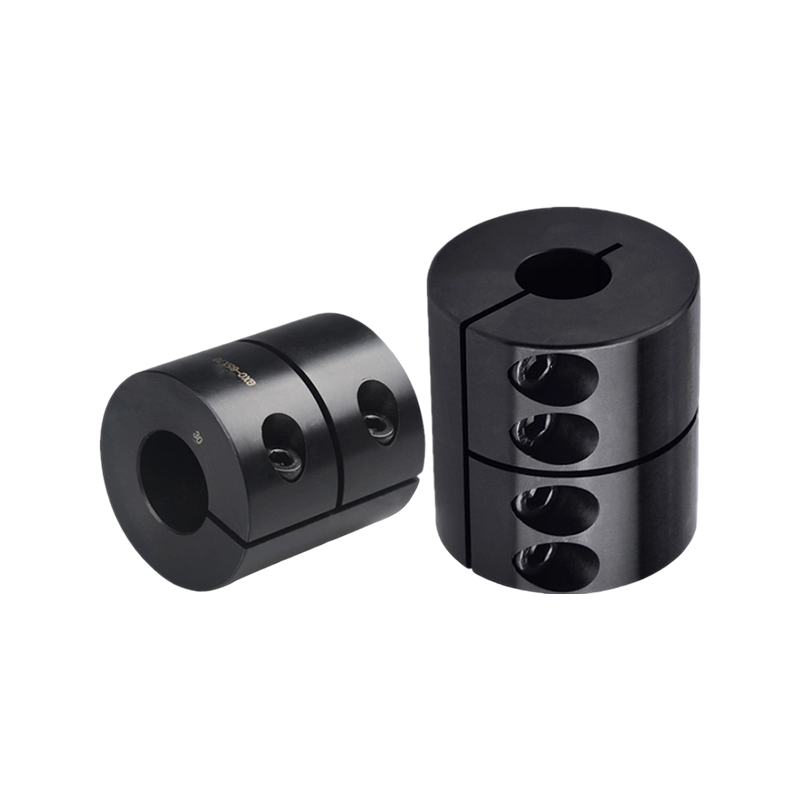

GXCG 45# Steel rigid clamp series

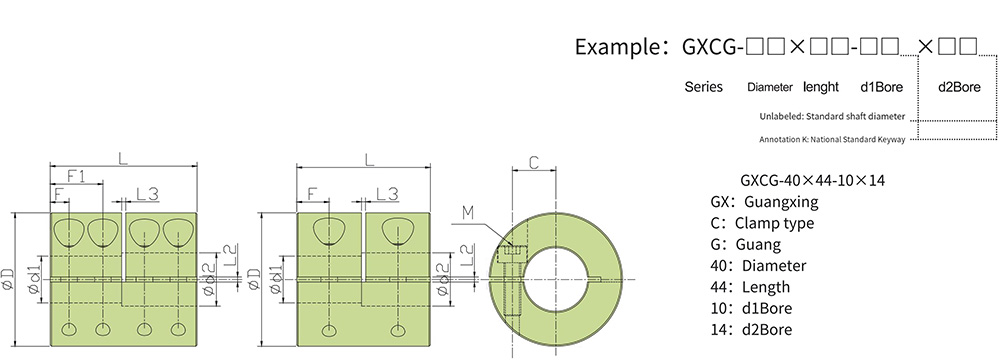

Model

ØD

L

L2

L3

L4

C

F

F1

M

Wrench Torque(N ·M)

GXCG-16×16

Ø16

16

0.8

0.8

2

5

3.8

一

2-M2.5×8

1.5

GXCG-16×22

Ø16

22

0.8

0.8

2

5

5.3

一

2-M3×8

3

GXCG-20×20

Ø20

20

0.8

0.8

2

6

4.8

一

2-M3×8

3

GXCG-20×24

Ø20

24

0.8

0.8

2

6

5.8

一

2-M3×8

3

GXCG-25×25

Ø25

25

1.0

1.0

2

8.58

6

一

2-M3×10

3

GXCG-25×36

Ø25

36

1.0

1.0

2

8.58

4.83

12.67

4-M3×10

3

GXCG-32×32

Ø32

32

1.2

1.2

3

10

7.75

一

2-M4×14

7

GXCG-32×40

Ø32

40

1.2

1.2

3

10

5.25

14.23

4-M4×14

7

GXCG-40×44

Ø40

44

1.5

1.5

4

13

5.63

15.77

4-M5×16

10

GXCG-50×55

Ø50

55

1.8

1.8

5

16.5

7.08

19.67

4-M6×20

15

GXCG-68×54

Ø68

54

2.0

2.0

6

23.5

6.92

19.33

4-M6×35

15

GXCG-68×90

Ø68

90

2.0

2.0

6

23.5

12.92

31.33

4-M6×35

15

GXCG-82×68

Ø82

68

2.0

2.0

8

27

9.25

24

4-M8×35

30

GXCG-82×110

Ø82

110

2.0

2.0

8

27

15.75

38.5

4-M8×35

30

GXCG-95×126

Ø95

126

2.0

2.0

9

33

18.33

43.67

4-M8×35

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Moment of inertia(kg ·M²)

Topic Material

Surface Treatment

Weigh(g)

GXCG-16×16

7.5

15

一

一

一

9400

8.0×10⁻⁷

45# Steel

Nigrescence

22

GXCG-16×22

7.5

15

一

一

9400

8.8×10⁻⁷

25

GXCG-20×20

15

30

一

一

一

7500

2.4×10⁻⁶

41

GXCG-20×24

15

30

一

一

一

7500

2.64×10⁻⁶

45

GXCG-25×25

18

36

一

一

一

6000

7.3×10⁻⁸

80

GXCG-25×36

18

36

一

一

一

6000

8.76×10⁻⁸

100

GXCG-32×32

22.5

45

一

一

一

4700

2.5×10⁻⁵

160

GXCG-32×40

22.5

45

一

一

一

4700

2.75×10⁻⁵

180

GXCG-40×44

28.5

57

一

一

一

4000

1.8×10⁻⁴

312

GXCG-50×55

67.5

135

一

一

一

4000

2.3×10⁻⁴

787

GXCG-68×54

172.5

345

一

一

一

4000

2.9×10⁻⁴

1235

GXCG-68×90

172.5

345

一

一

一

4000

4.8×10⁻⁴

1791

GXCG-82×68

250

500

一

一

一

3500

4.3×10⁻⁴

1968

GXCG-82×110

250

500

一

一

一

3500

6.3×10⁻⁴

2605

GXCG-95×126

300

600

一

一

一

3500

1.2×10⁻³

4895

Model

Standard axle diameter(ØD1、ØD2)mm

4

5

6

6.35

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

55

60

GXCG-16×16

●

●

●

●

●

GXCG-16×22

●

●

●

●

●

GXCG-20×20

●

●

●

●

●

●

●

●

GXCG-20×24

●

●

●

●

●

●

●

●

GXCG-25×25

●

●

●

●

●

●

●

●

●

GXCG-25×36

●

●

●

●

●

●

●

●

●

GXCG-32×32

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-32×40

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-40×44

●

●

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-50×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-82×68

●

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-82×110

●

●

●

●

●

●

●

●

●

●

●

●

●

GXCG-95×126

●

●

●

●

●

●

●

●

●

●

●

●

●

●
