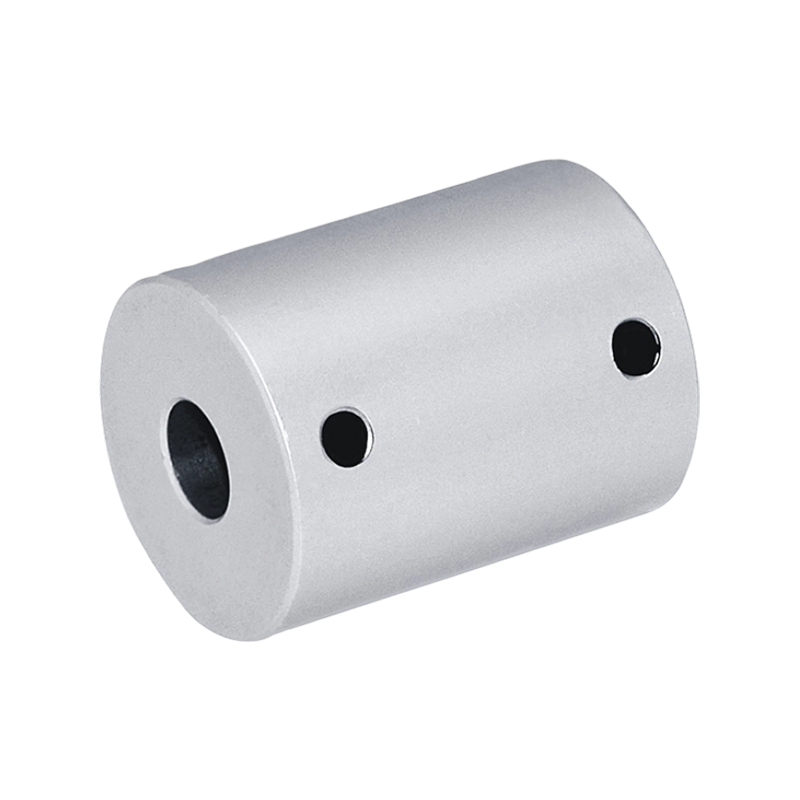

GX Aluminum rigid top tight series

Model

ØD

L

F

M

Wrench Torque(N ·M)

GX-16×24

Ø16

24

6

4-M3×5

0.7

GX-20×30

Ø20

30

7

4-M3×5

0.7

GX-25×36

Ø25

36

9

4-M4×6

1.7

GX-32×41

Ø32

41

10

4-M5×8

4

GX-40×44

Ø40

44

10.5

4-M5×10

4

GX-50×55

Ø50

55

13

4-M6×12

8.4

GX-68×54

Ø68

54

12.5

4-M8×16

12

GX-82×68

Ø82

68

16.5

4-M10×22

28

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Moment of inertia(kg ·M²)

Topic Material

Surface Treatment

Weigh(g)

GX-16×24

3.5

7

一

一

一

28000

4.39×10⁻⁷

High-strength aluminum alloy

AL6061-T6

Oxidation treatment

10

GX-20×30

7

14

一

一

一

22000

1.25×10⁻⁸

19

GX-25×36

8.4

16.8

一

一

一

18000

3.8×10⁻⁷

38

GX-32×41

10.5

21

一

一

一

14500

1.15×10⁻⁷

70

GX-40×44

13

26

一

一

一

7200

1.45×10⁻⁷

118

GX-50×55

35

70

一

一

一

6000

2.0×10⁻⁷

235

GX-68×54

80

160

一

一

一

5400

2.5×10⁻⁷

357

GX-82×68

108

216

一

一

一

4800

3.3×10⁻⁷

703

Model

  Standard axle diameter(ØD1、ØD2)mm

4

5

6

6.35

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

GX-16×24

●

●

●

●

●

GX-20×30

●

●

●

●

●

●

●

●

GX-25×36

●

●

●

●

●

●

●

●

●

GX-32×41

●

●

●

●

●

●

●

●

●

●

●

●

GX-40×44

●

●

●

●

●

●

●

●

●

●

●

●

●

●

GX-50×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

GX-68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

GX-82×68

●

●

●

●

●

●

●

●

●
