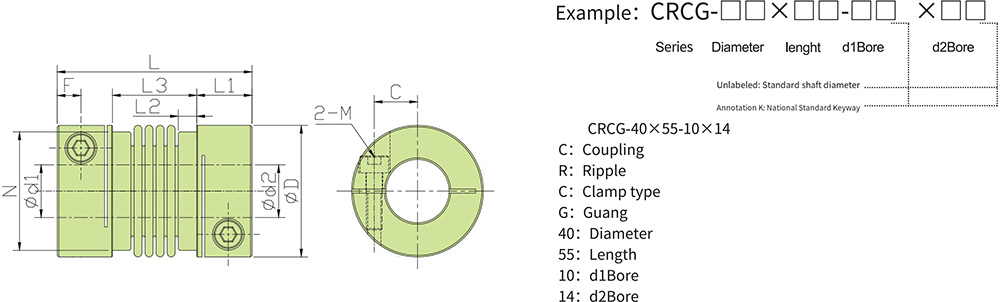

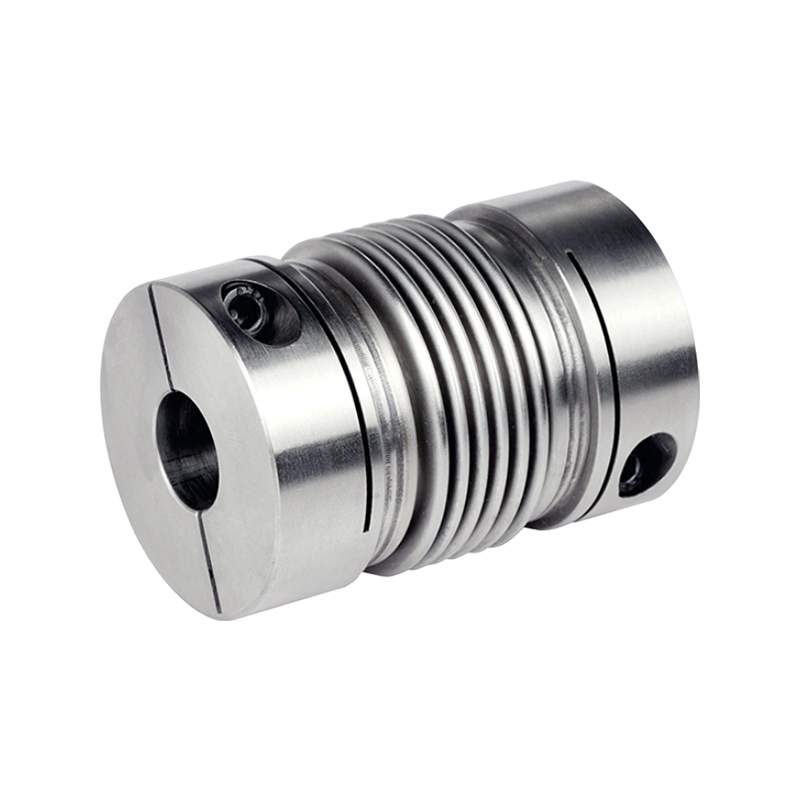

CRCG Ripple clamp series

Model

ØD

L

L1

L2

L3

N

C

F

M

Wrench Torque(N ·M)

CRCG-16×27

Ø16

27

7.5

2

12

15

4.7

3.25

2-M2.5×8

1.5

CRCG-20×32

Ø20

32

8

2

17

18

5.8

3.4

2-M3×10

1.5

CRCG-22.5×34

Ø22.5

34

9

2

16

20

7

3.75

2-M3×12

3

CRCG-25×37

Ø25

37

10.5

3

16

22

8.2

4.5

2-M3×12

3

CRCG-32×42

Ø32

42

12.5

3

17

28

10

5.25

2-M4×16

7

CRCG-40×55

Ø40

55

13

5

29

36

13.6

5.1

2-M4×20

7

CRCG-55×72

Ø55

72

19

4.5

32

50

19

6.85

2-M6×25

15

CRCG-65×90

Ø65

90

24

5

42

69

22.5

9.25

2-M8×30

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Flexible colloidal material

Surface Treatment

Weigh(g)

CRCG-16×27

1.2

2.4

0.1

1.5

+0.4  -1.2

9400

150

8.0×10⁻⁷

SUS 316

Polishing processing

23

CRCG-20×32

2.4

4.8

0.1

2

+0.6   -1.8

7600

220

2.2×10⁻⁶

36

CRCG-22.5×34

3

6

0.15

2

+0.6 -1.8

6000

300

6.5×10⁻⁶

58

CRCG-25×37

3.6

7.2

0.15

2

+0.6 -1.8

6100

330

6.9×10⁻⁶

75

CRCG-32×42

4.8

9.6

0.2

2

+0.8  -2.5

4700

490

2.1×10⁻⁵

130

CRCG-40×55

12

24

0.3

2

+0.8  -2.5

4200

530

2.3×10⁻⁵

265

CRCG-55×72

24

48

0.3

2

+0.8  -2.5

3900

860

3.7×10⁻⁵

735

CRCG-65×90

42

84

0.3

2

+0.8  -2.5

3500

1030

4.5×10⁻⁵

1060

Model

Standard axle diameter(ØD1、ØD2)mm

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CRCG-16×27

●

●

●

●

CRCG-20×32

●

●

●

●

●

●

●

●

●

CRCG-22.5×34

●

●

●

●

●

●

●

●

CRCG-25×37

●

●

●

●

●

●

●

●

●

CRCG-32×42

●

●

●

●

●

●

●

●

●

CRCG-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CRCG-55×72

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CRCG-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
