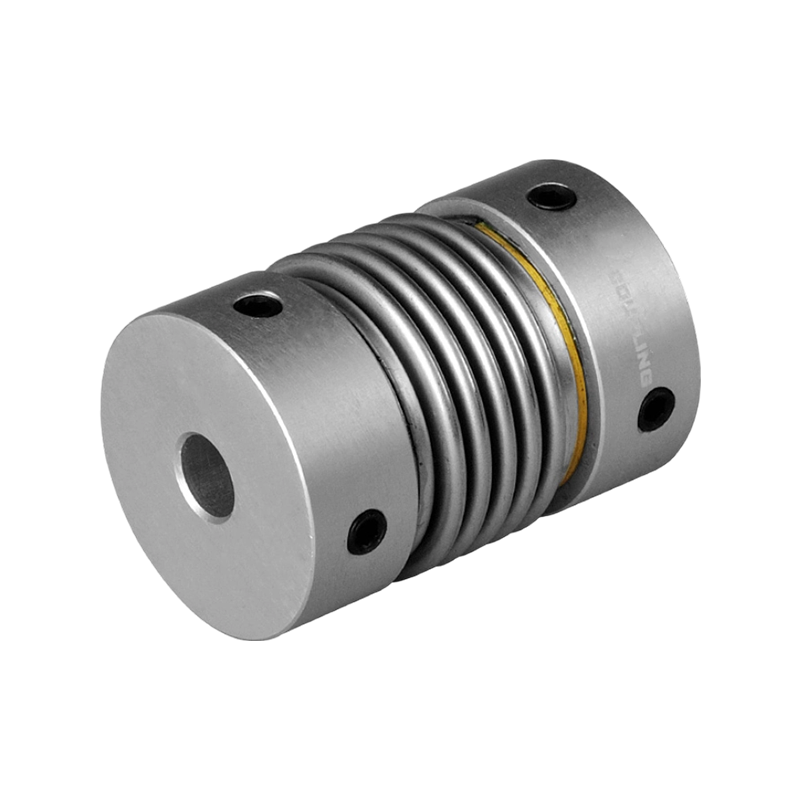

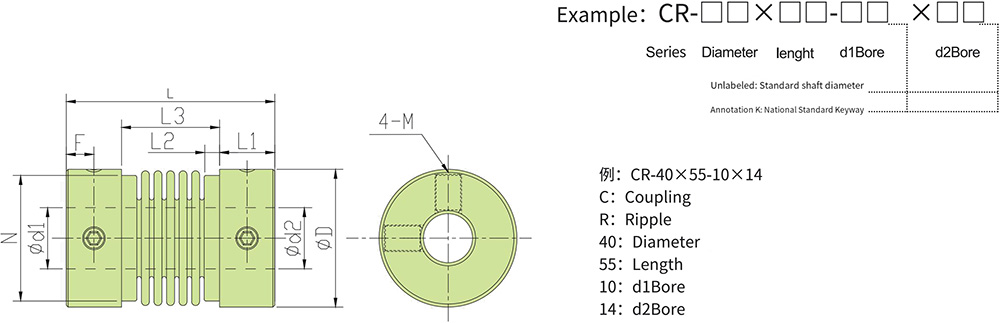

CR Ripple top tight series

Model

ØD

L

L1

L2

L3

N

F

M

Wrench Torque(N ·M)

CR-16×27

Ø16

27

7.5

2

12

15

3.75

4-M4×5

1.7

CR-20×32

Ø20

32

8

2.5

17

18

4

4-M4×5

1.7

CR-22.5×34

Ø22.5

34

9

2

16

20

4.5

4-M4×6

1.7

CR-25×37

Ø25

37

10.5

3

16

22

5.25

4-M4×6

1.7

CR-32×42

Ø32

42

12.5

3

17

28

6.25

4-M5×8

4

CR-40×55

Ø40

55

13

5

29

36

6.5

4-M5×10

4

CR-55×57

Ø55

57

12.5

4.5

32

50

6.5

4-M6×12

8.4

  CR-65×90

Ø65

90

24

5

42

60

12

4-M8×20

12

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Flexible colloidal material

Surface Treatment

Weigh(g)

CR-16×27

1

2

0.1

2

+0.4 -1.2

16000

110

3.8×10⁻⁷

High-strength aluminum alloy

AL6061-T6

Oxidation treatment

8

CR-20×32

1.8

3.6

0.1

2

+0.6 -1.8

13000

180

1.1×10⁶

13

CR-22.5×34

2

4

0.15

2

+0.6 -1.8

12000

220

1.3×10-⁶

22

CR-25×37

2.5

5

0.15

2

+0.6 -1.8

11000

330

3.2×10⁶

30

CR-32×42

3

6

0.2

2

+0.8 -2.5

10000

330

9.7×10-⁵

53

CR-40×55

8

16

0.2

2

+0.8 -2.5

8000

410

1.5×10⁵

97

CR-55×57

15

30

0.2

2

+0.8 -2.5

6000

750

2.3×10⁵

170

CR-65×90

30

60

0.2

2

+0.8 -2.5

4500

1030

2.7×10⁵

290

Model

Standard axle diameter(ØD1、ØD2)mm

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CR-16×27

●

●

●

●

●

●

CR-20×32

●

●

●

●

●

●

●

●

●

CR-22.5×34

●

●

●

●

●

●

●

●

CR-25×37

●

●

●

●

●

●

●

●

●

CR-32×42

●

●

●

●

●

●

●

●

●

CR-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CR-55×57

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CR-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
