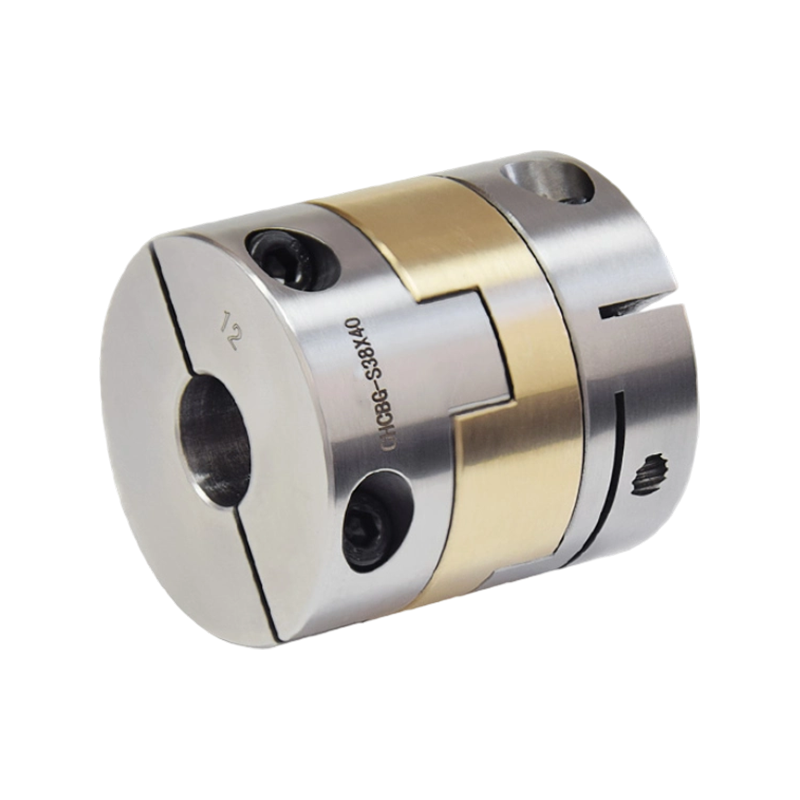

Aluminum bronze slider clamping series

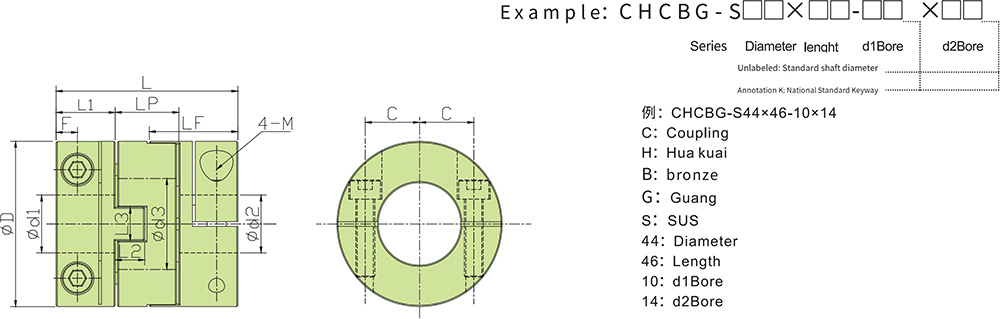

Model

ØD

L

d3

L1

L2

L3

LF

LP

C

F

M

Wrench Torque(N ·M)

CHCBG-S16X22

Ø16

22

Ø7

7.5

3.3

5.1

10.8

7

4.5

3.4

4-M2.5

1.5

CHCBG-S20X28

Ø20

28

Ø11

10.5

3.3

6.38

13.8

7

5.8

4

4-M3

3

CHCBG-S26X30

Ø26

30

Ø13

9.5

5.2

8.1

14.7

11

8.4

3.9

4-M3

3

CHCBG-S30X35

Ø30

35

Ø15

11.5

5.7

8.1

17.2

12

9.5

4.75

4-M4

7

CHCBG-S32×35

Ø32

35

Ø15

11.5

5.7

8.24

17.2

12

10

4.75

4-M4

7

CHCBG-S34X35

Ø34

35

Ø17

11.5

5.7

10.1

17.2

12

11

4.75

4-M4

7

CHCBG-S38X40

Ø38

40

Ø20

13

6.7

10.1

19.7

14

12

5.25

4-M4

7

CHCBG-S44X46

Ø44

46

Ø23

14

8.5

10.15

22

18

14

6

4-M5

10

CHCBG-S55X53

Ø54.5

53

Ø29

16.5

9.5

12.12

26

20

18

7.5

4-M6

15

CHCBG-S55X58

Ø54.5

58

Ø29

19

9.5

12.12

28.5

20

18

7.5

4-M6

15

CHCBG-S63X71

Ø63

71

Ø35

23.5

11.5

14.2

35

24

20.8

9

4-M8

30

CHCBG-S70X77

Ø69.5

77

Ø37

25.5

12.5

14.2

38

26

23

9

4-M8

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CHCBG-S16X22

3

6

0.5

1.5

+0.1

4500

1100

1.1X10-6

SUS 316F

Aluminum bronze

Oxidation treatment

28

CHCBG-S20X23

5.5

11

0.6

1.5

+0.1

4000

1600

2.5X10-6

47

CHCBG-S26X30

11

22

0.8

1.5

+0.1

3800

3200

9.6X10-6

85

CHCBG-S30X35

15

30

1

1.5

+0.1

3500

4500

1.8X10-5

135

CHCBG-S32X35

17

34

1

1.5

+0.1

3300

5000

2.2X10-5

150

CHCBG-S34X35

20

40

1

1.5

+0.1

3200

6000

3.1X10-5

173

CHCBG-S38X40

25

50

1

1.5

+0.1

3000

7200

5.5X10-5

235

CHCBG-S44X46

30

60

1

1.5

+0.1

2500

15000

1.1X10-4

370

CHCBG-S55X53

55

110

1

1.5

+0.1

2000

29000

3.1X10-4

720

CHCBG-S55X58

55

110

1

1.5

+0.1

2000

29000

3.3X10-4

750

CHCBG-S63X71

120

240

1

1.5

+0.1

2000

41000

5.6X10-4

1213

CHCBG-S70X77

140

280

1

1.5

+0.1

2000

45000

1.0X10-3

1360

Model

Standard axle diameter(ØD1、ØD2)mm

4

5

6

6.35

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CHCBG-S16X22

●

●

●

●

CHCBG-S20X23

●

●

●

●

●

CHCBG-S26X30

●

●

●

●

●

●

●

●

●

CHCBG-S30X35

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S32X35

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S34X35

●

●

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S38X40

●

●

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S44X46

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S55X53

●

●

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S55X58

●

●

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S63X71

●

●

●

●

●

●

●

●

●

●

●

●

●

CHCBG-S70X77

●

●

●

●

●

●

●

●

●

●

●

●

●

●
