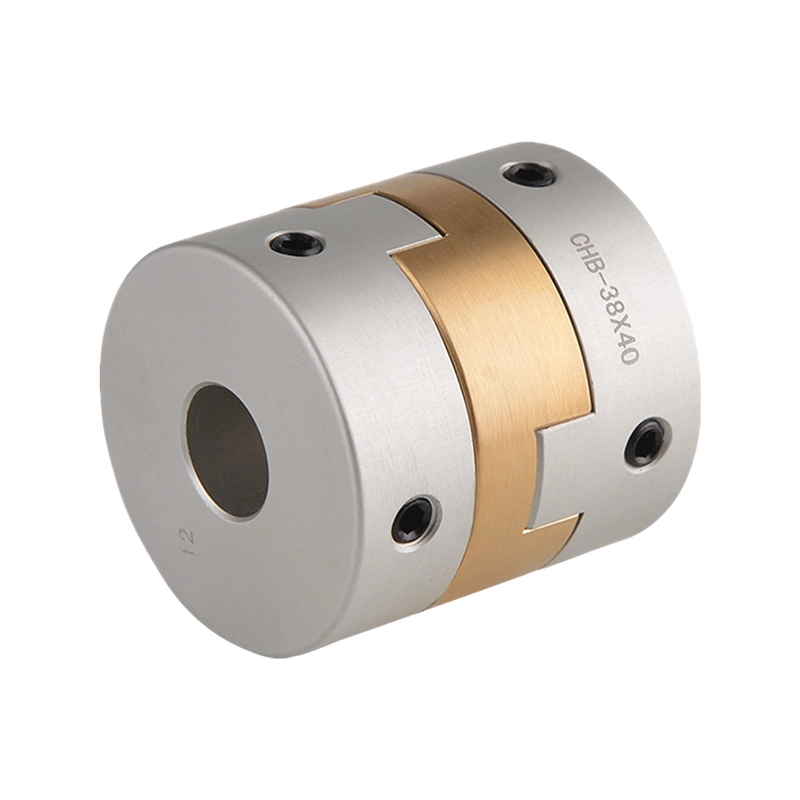

Aluminum bronze slider clamping series

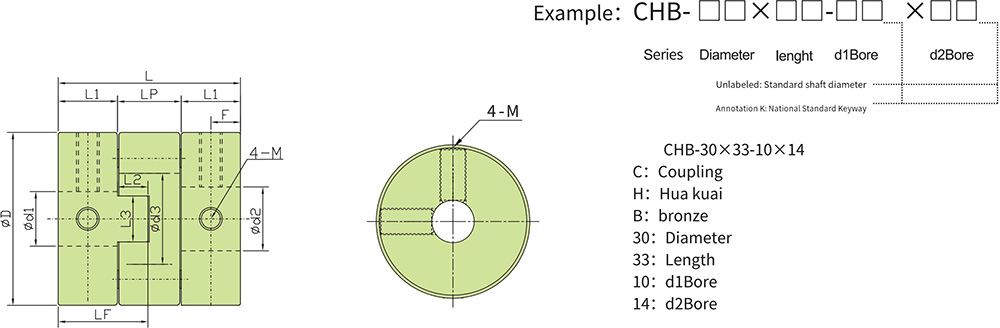

Model

ØD

L

L1

L2

L3

d3

LF

LP

F

M

Wrench Torque(N ·M)

CHB-15×16

Ø15

16

5.2

2.6

5.1

7

7.8

5.6

2.5

4-M3×4

0.7

CHB-17×20

Ø17

20

6.5

3.3

5.1

8.5

9.8

6.6

3.25

4-M4×4

1.7

CHB-20×23

Ø20

23

8

3.3

6.1

11

11.3

7

4

4-M4×5

1.7

CHB-26×26

Ø26

26

9

3.7

8.1

13

12.7

8

4.5

4-M4×6

1.7

CHB-30×33

Ø30

33

10.5

5.7

8.1

15

16.2

12

5.25

4-M4×8

1.7

CHB-34×35

Ø34

35

11.5

5.7

10.1

17

17.2

12

5.75

4-M5×10

4.0

CHB-38×40

Ø38

40

13

6.7

10.1

21

19.7

14

6.5

4-M5×10

4.0

CHB-44×46

Ø44

46

14

8.5

10.15

23

22

18

7.5

4-M6×12

4.0

CHB-55×50

Ø55

50

17

7.5

12.1

29

24.5

16

8.5

4-M8×14

4.0

CHB-70×57

Ø70

57

15.5

12.5

14.2

37

28

26

7.75

4-M10×16

4.0

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CHB-15×16

1.5

3

0.5

1.5

+0.1

6500

800

3.5×10⁻⁷

High-strength aluminum alloy

AL6061-T6

Aluminum bronze

Oxidation treatment

9

CHB-17×20

2

4

0.5

1.5

+0.1

5200

1000

7.7×10⁻⁵

14.3

CHB-20×23

4

8

0.6

1.5

+0.1

5200

1300

1.6×10⁻⁶

23

CHB-26×26

6

12

0.8

1.5

+0.1

4900

2600

5.6×10⁻⁶

41

CHB-30×33

9

18

1

1.5

+0.1

4900

2700

1.2×10⁻⁵

68

CHB-34×35

11

22

1

1.5

+0.1

4100

4800

2.1×10⁻⁵

95

CHB-38×40

13

26

1

1.5

+0.1

3900

5800

3.8×10⁻⁵

137

CHB-44×46

18

36

1

1.5

+0.1

3250

12000

7.7×10⁻⁴

216

CHB-55×50

35

70

1

1.5

+0.1

2500

23000

2.1×10⁻⁴

371

CHB-70×57

90

180

1

1.5

+0.1

2500

36000

6.1×10⁻⁴

634

Model

Standard axle diameter(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CHB-15×16

●

●

●

●

●

CHB-17×20

●

●

●

●

●

CHB-20×23

●

●

●

●

●

●

●

CHB-26×26

●

●

●

●

●

●

●

●

●

●

CHB-30×33

●

●

●

●

●

●

●

●

CHB-34×35

●

●

●

●

●

●

CHB-38×40

●

●

●

●

●

●

●

●

●

●

●

CHB-44×46

●

●

●

●

●

●

●

●

●

●

CHB-55×50

●

●

●

●

●

●

●

●

●

●

●

CHB-70×57

●

●

●

●

●

●

●

●

●
