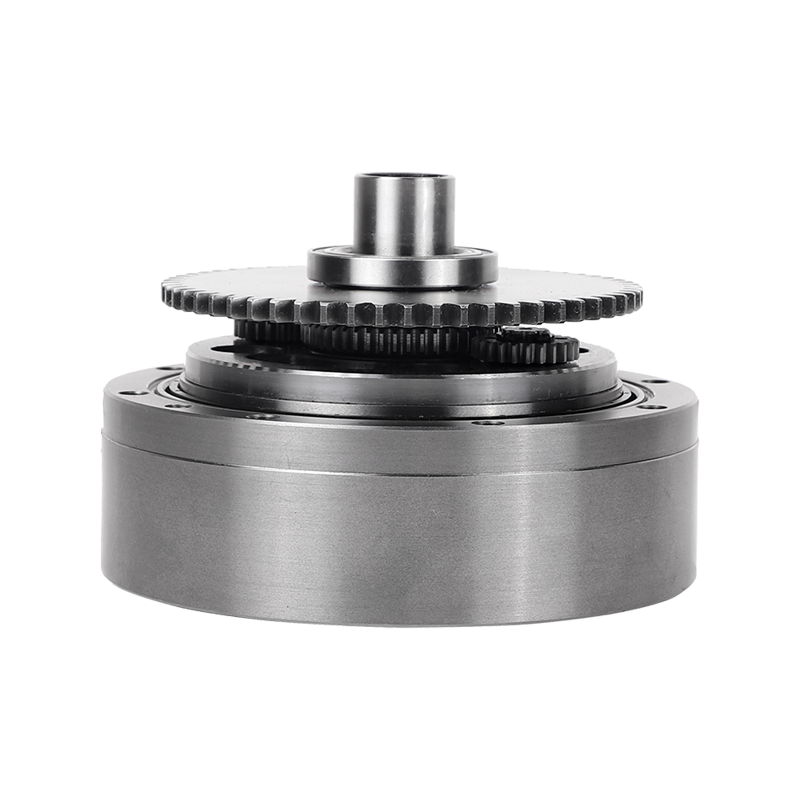

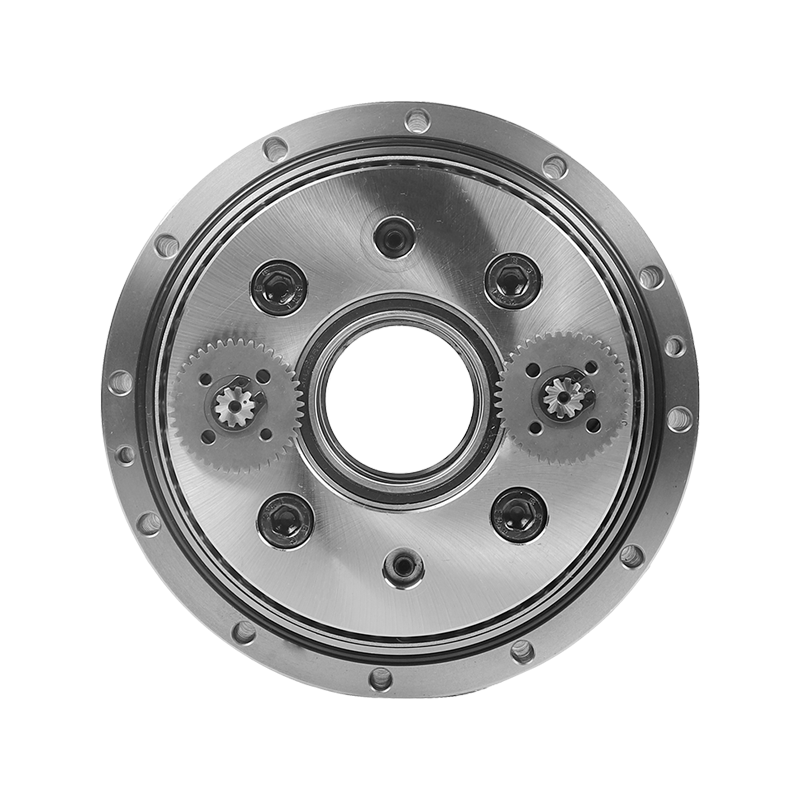

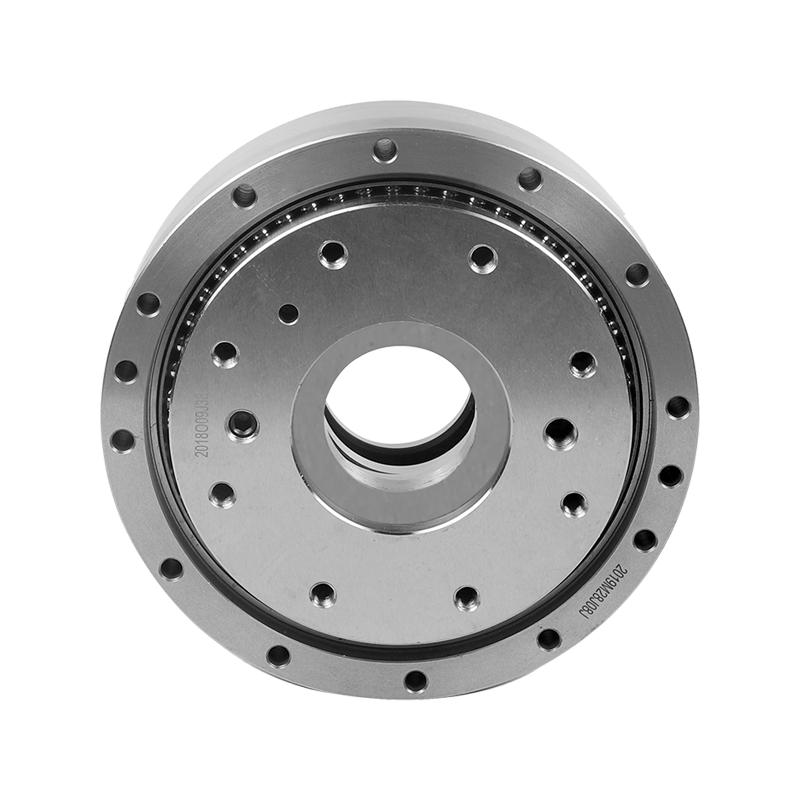

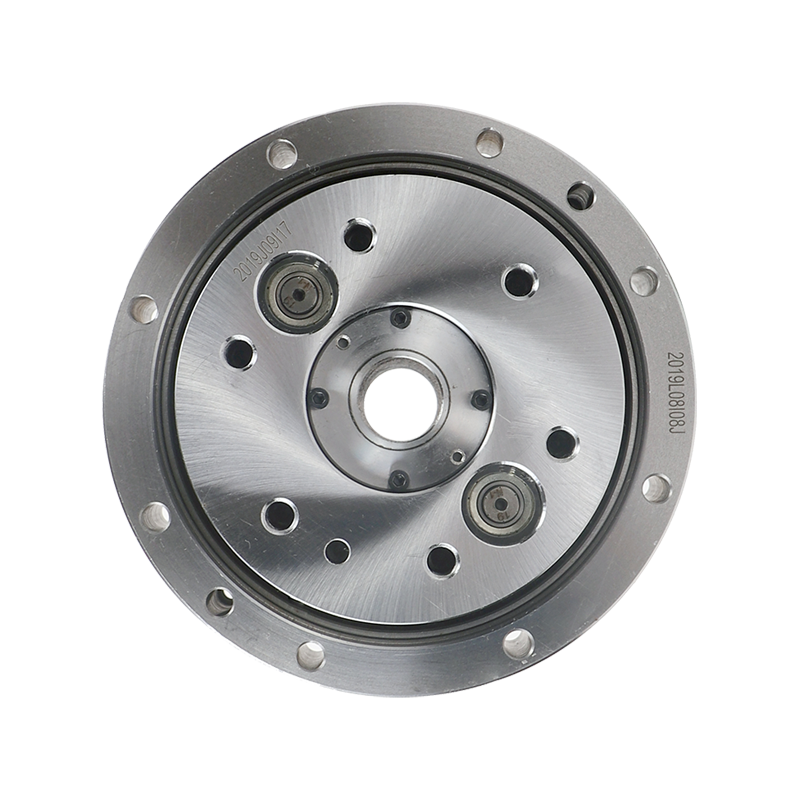

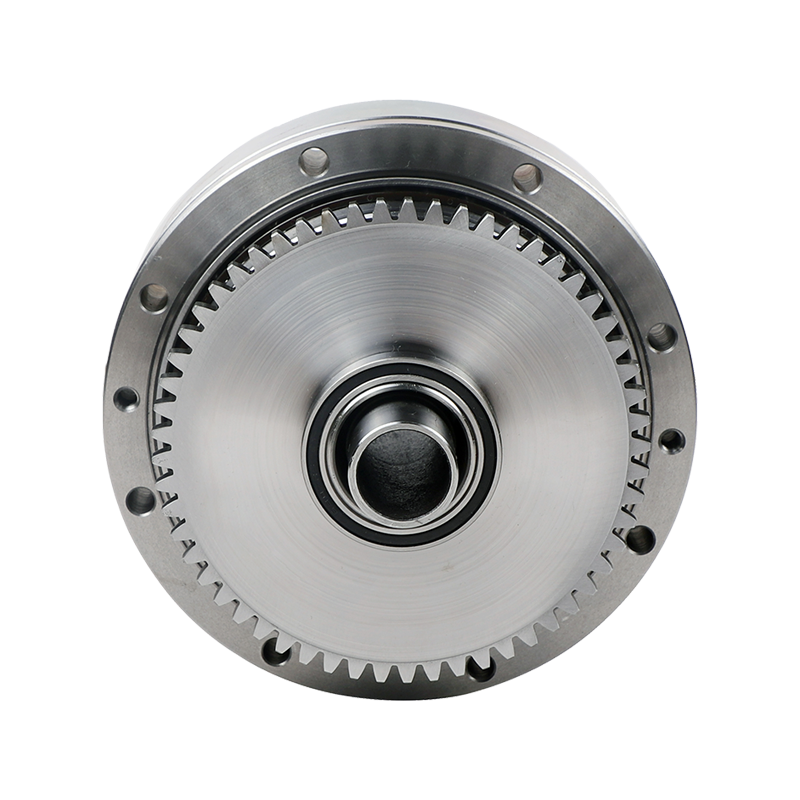

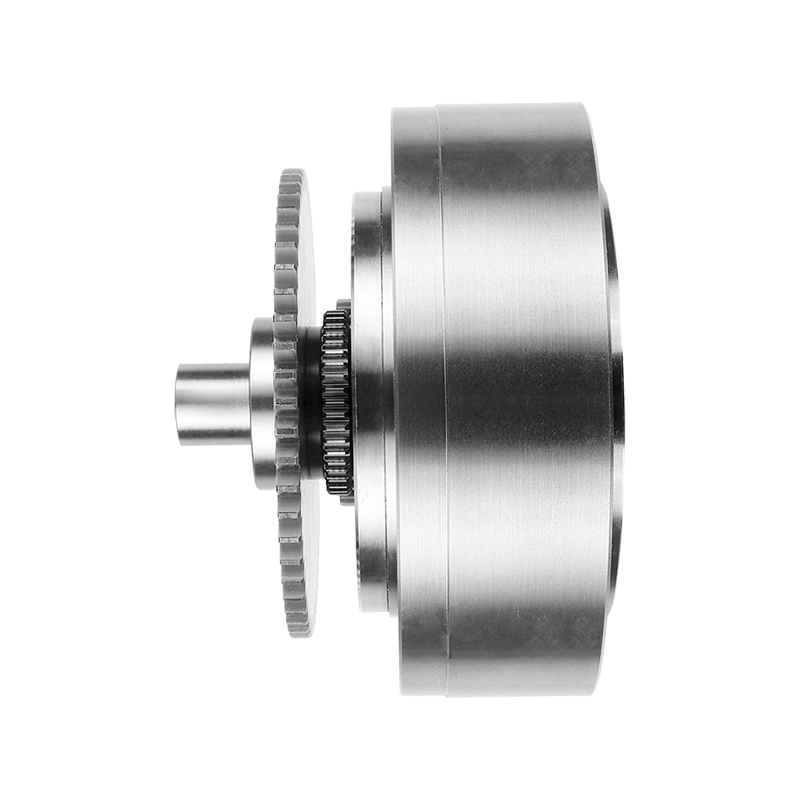

Hollow RVC Series RV Cycloidal Pin Wheel Reducer

 E Series

 C Series

Code

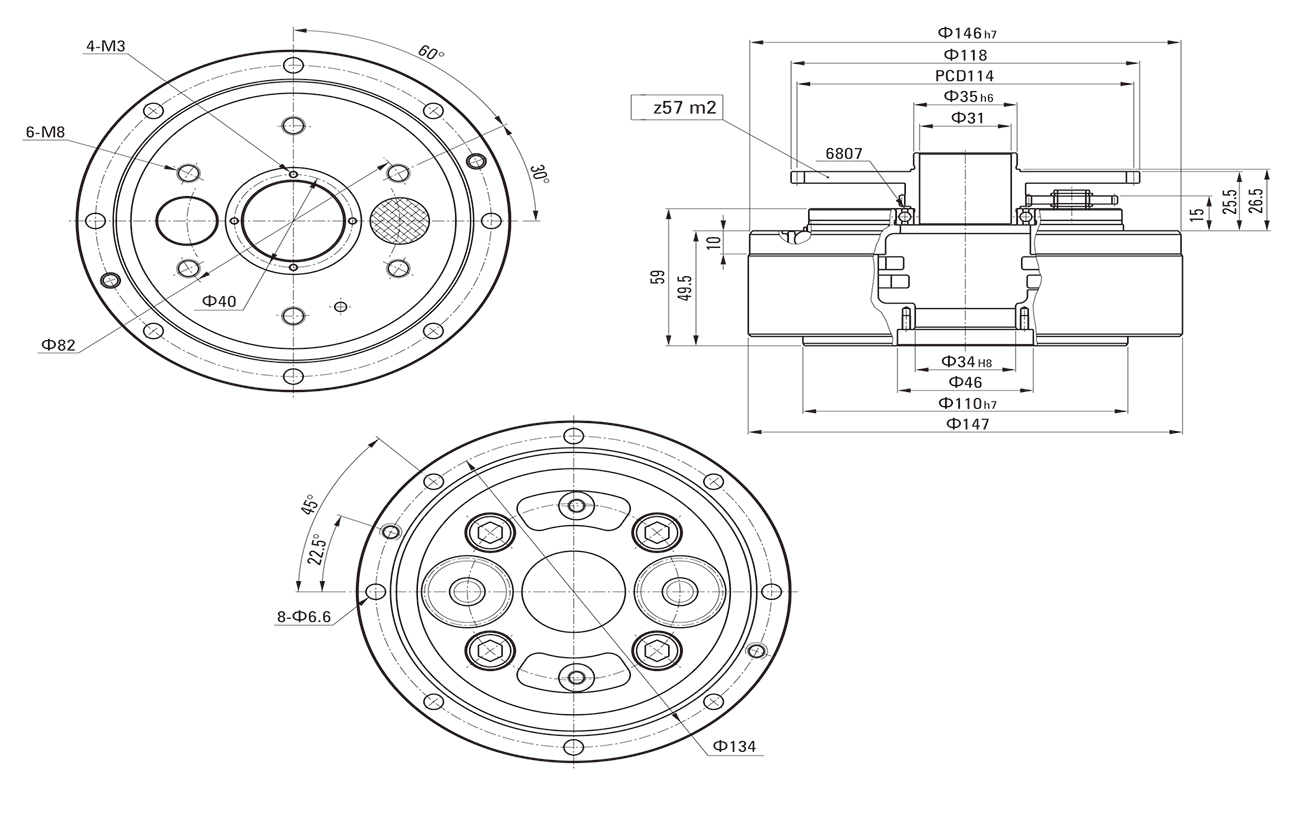

Outline dimension(mm)

  General model

Code

Outline dimension(mm)

The original code

120

Φ122

6E

10C

Φ145

150

150

Φ145

20E

27C

Φ181

180

190

Φ190

40E

50C

Φ222

220

220

Φ222

80E

100C

Φ250

250

250

Φ244

110E

200C

Φ345

350

280

Φ280

160E

320C

Φ440

440

320

Φ325

320E

500C

Φ520

520

370

Φ370

450E

/

/

/

E Series

C Series

Code

Reduction ratio (output flange output)

Code

Monomer reduction ratio

120

31,43,53.5,59,79,103

10CBX

27.00

150

41,57,81,105,121,141,161

27CBX

36.57

190

41,57,81,105,121,153

50CBX

32.54

220

57,81,101,121,153

100CBX

36.75

250

81,111,161,175.28

200CBX

34.86

280

81,101,129,145,171

320CBX

35.61

320

81,101,118,5,129,141,171,185

500CBX

37.34

370

81,101,118,5,129,154,8,171,192.4

/

/

Note 1: E series, such as by the shell(pin shell)output, the corresponding reduction ratio by 1.

Note 2: Cseries gear ratio efersto the motor instaled in the casing of the reductio ratio, if insaled on the output fange side, the coresponding reduction ratio by 1.

Qutput Speed Project

Model

5 r/min

15 r/min

25 r/min

30 r/min

Maximum Allowable Loss Out Speed r/min

Output Torque N.m

Input Power Kw

Qutput Torque N.m

Input Power Kw

Efficiency %

Dutput Torque N.m

Input Power Kw

Dutput Torque N.m

Input Power Kw

10CBX

134

0.09

98

0.20

78

89

0.3

87

0.35

80

27CBX

372

0.25

264

0.54

78

239

0.8

223

0.90

60

50CBX

745

0.50

490

1.00

78

447

1.5

434

1.75

50

100CBX

1490

1.00

980

2.00

78

894

3.0

819

3.30

40

120CBX

1490

1.00

1176

2.36

78

941

3.16

856

3.45

40

200CBX

2235

2.00

1960

4.00

78

1788

6.0

1638

6.60

30

320CBX

4470

3.00

3136

6.30

78

2830

9.5

/

/

25

500CBX

7003

4.70

4900

10.0

78

/

/

/

/

20

Note 1:The rated torque is the output torque of the output speed of 15rpm. The input power considers the efficiency of the reducer.

Note 2:Torque calculation formula:

T=9549XPXn/N(T: Torque Nm, P: Power Kw, N: Speed RPM, η: Efficiency %).

ProjectModel

Retarder Monomer Reduction Ratio

Allowable Moment N.m

Torsional Rigidity N.m/(Arc.min)

Stat And Stop Allowing Output Torque N.m

Instantaneous Maximum Torque N.m

Transmission Accuracy Arc.min

Backlash Of Backlash Arc.min

Life h

Retarder Inertia Moment Kg.m²

Meigh kg

  10CBX

27.00

686

47

245

490

1.0

1.0

6000

1.380X10^-⁵

4.60

  27CBX

36.57

980

147

662

1323

1.0

1.0

6000

0.550X10^-⁴

8.50

  50CBX

32.54

1764

255

1225

2450

1.0

1.0

6000

1.820X10^-⁴

14.6

  100CBX

36.75

2450

510

2450

4900

1.0

1.0

6000

0.475X10^-³

19.5

  120CBX

36.75

2940

588

2990

5880

1.0

1.0

6000

0.475X10^-³

19.5

  200CBX

34.86

8820

980

4900

9800

1.0

1.0

6000

1.390X10^-³

55.6

  320CBX

35.61

20580

1960

7840

15680

1.0

1.0

6000

0.518X10^-²

79.5

  500CBX

37.34

34300

3430

12250

24500

1.0

1.0

6000

0.996X10^-²

154
