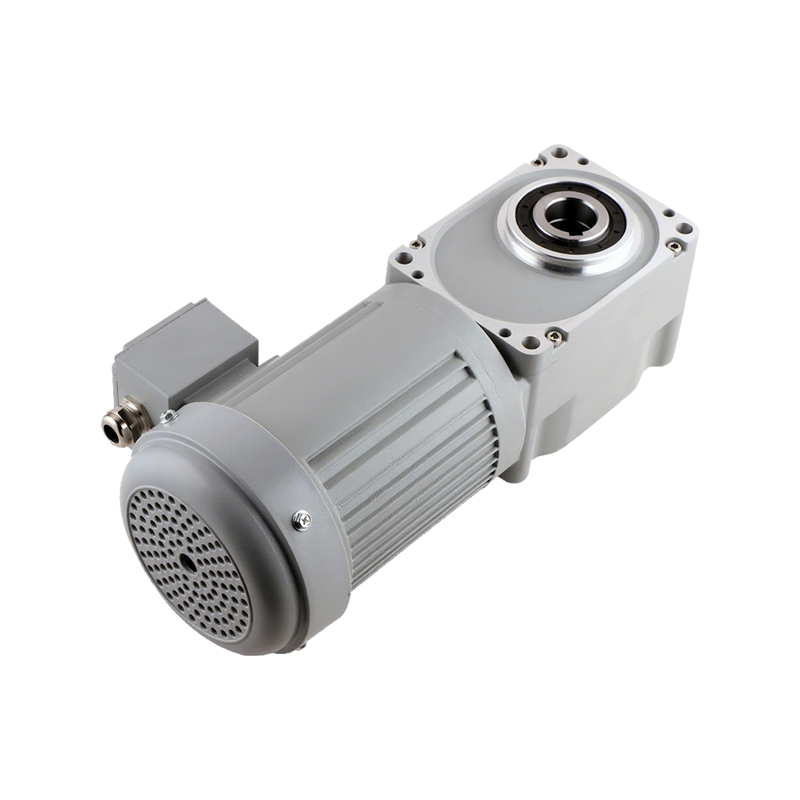

100W

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

ZDF3-25H□-100-S(B)

100

200

60

0.60

0.56

1700

1.22

2.59

F

220

50

0.74

0.67

1410

1.85

1.10

380

50

0.43

0.67

1410

1.85

1.64

460

60

0.41

0.55

1730

2.00

1.80

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

ZDF3-22A□-100-S(B)

100

200

60

0.60

0.56

1700

1.22

2.59

F

220

50

0.74

0.67

1410

1.85

1.10

380

50

0.43

0.67

1410

1.85

1.64

460

60

0.41

0.55

1730

2.00

1.80

Power

Aperture/Axis diameter

Reduction ratio

Output shaft speed

Output shaft torque

Output shaft tolerance

Output shaft tolerance

r/min

N.m

kgf.m

Axial force load

W

mm

50Hz

50Hz

50Hz

N

kgf

N

kgf

100

20/18

5

300

2.50

0.260

980

100

244

25

7.5

200

3.80

0.390

1080

110

270

28

10

150

5.20

0.530

1180

120

294

30

12

125

6.50

0.660

1270

130

316

32

15

100

7.70

0.790

1320

135

333

34

20

75.0

10.8

1.100

1470

150

373

38

25

60.0

13.0

1.300

1570

160

392

40

30

50.0

16.0

1.600

1670

170

422

43

40

37.5

21.0

2.100

1810

185

451

46

50

30.0

25.0

2.600

1860

190

471

18

60

25.0

31.0

3.200

1860

190

471

48

25/22

80

18.8

39.0

4.000

2550

260

637

65

100

15.0

49.0

5.000

2550

260

637

65

120

12.5

59.0

6.000

2550

260

637

65

160

9.40

78.0

8.000

2550

260

637

65

200

7.50

98.0

10.01

2550

260

637

65

※240

6.30

101

10.31

2550

260

637

65
