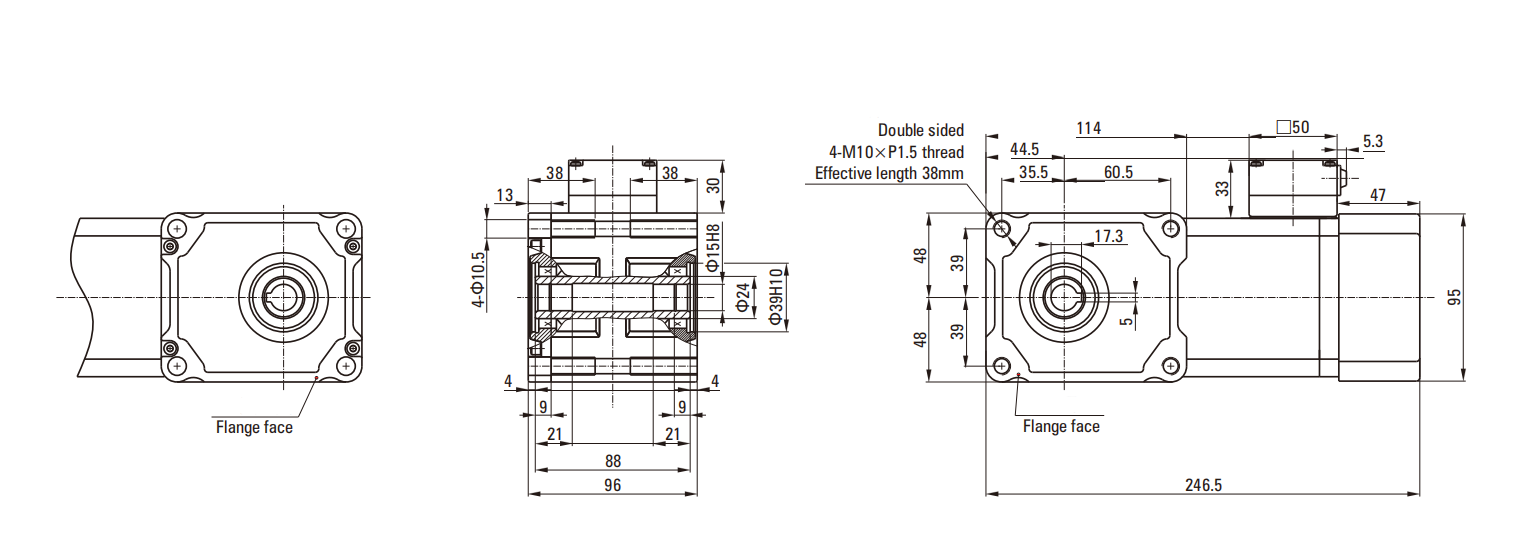

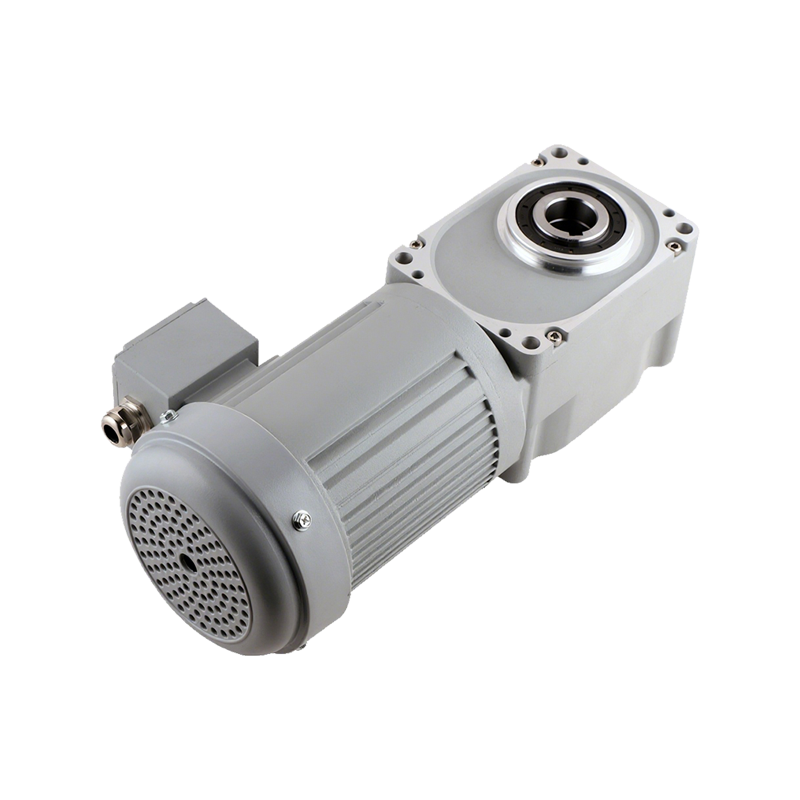

60W&90W

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

ZDF2-15H□-60-S(FTB)

60

200

50

0.47

0.44

1300

1.3

1.25

F

220

60

0.40

0.36

1600

0.9

1.15

ZDF2-15H□-60-S3(FTB)

380

50

0.27

0.44

1300

1.3

0.70

380

60

0.23

0.36

1600

0.9

0.65

ZDF2-15H□-60-S4(FTB)

460

60

0.26

0.35

1650

1.4

0.85

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Capacitor

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

UF

ZDF2-18A□-60-C(FTB)

60

220

50

0.48

0.44

1350

0.33

1.25

4.0

F

220

60

0.48

0.36

1650

0.33

1.20

ZDF2-18A□-60-A(FTB)

110

50

0.95

0.44

1350

0.33

2.30

15.0

110

60

0.95

0.36

1650

0.33

2.20

Power

Aperture/Axis diameter

Reduction ratio

Output shaft speed

Output shaft torque

Output shaft tolerance

Output shaft tolerance

r/min

N.m

kgf.m

Axial force load

W

mm

1

50Hz

50Hz

50Hz

N

kgf

N

kgf

60

15/18

10

150

3.560

0.36

343

35

108

11

15

100

5.340

0.54

441

45

147

15

20

75.0

7.120

0.72

539

55

186

19

25

60.0

8.910

0.90

588

60

226

23

30

50.0

10.69

1.09

686

70

245

25

40

37.5

14.25

1.45

784

80

275

28

50

30.0

17.82

1.81

882

90

294

30

60

25.0

21.38

2.18

882

90

294

30

80

18.8

25.66

2.61

1270

130

324

33

100

15.0

32.07

3.27

1270

130

324

33

120

12.5

38.49

3.92

1370

140

343

35

160

9.40

51.32

5.23

1370

140

343

35

※200

7.50

53.90

5.50

1370

140

343

35

※240

6.30

53.90

5.50

1370

140

343

35

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

ZDF2-15H□-90-S(FTB)

90

200

50

0.65

0.66

1300

1.7

1.50

F

220

60

0.53

0.55

1550

1.3

1.40

ZDF2-15H□-90-S3(FTB)

380

50

0.37

0.66

1300

1.7

0.95

380

60

0.30

0.55

1550

1.3

0.85

ZDF2-15H□-90-S4(FTB)

460

60

0.34

0.52

1650

1.9

1.05

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Capacitor

Insulation grade

W

  V

Hz

A

N.m

r/min

N.m

A

UF

ZDF2-18A□-90-C(FTB)

90

220

50

0.67

0.66

1300

0.43

1.25

5.0

F

220

60

0.67

0.55

1600

0.43

1.15

ZDF2-18A□-90-A(FTB)

110

50

1.35

0.66

1300

0.43

2.40

20.0

110

60

1.35

0.55

1600

0.43

2.30

Power

Aperture/Axis diameter

Reduction ratio

Output shaft speed

Output shaft torque

Output shaft tolerance

Output shaft tolerance

r/min

N.m

kgf.m

Axial force load

W

mm

1

50Hz

50Hz

50Hz

N

kgf

N

kgf

90

15/18

10

150

5.340

0.54

441

45

108

11

15

100

8.010

0.81

588

60

147

15

20

75.0

10.69

1.09

735

75

186

19

25

60.0

13.36

1.36

882

90

226

23

30

50.0

16.03

1.63

980

100

245

25

40

37.5

21.38

2.18

1080

110

275

28

50

30.0

26.73

1.70

1180

120

294

30

60

25.0

32.07

3.27

1180

120

294

30

80

18.8

38.49

3.92

1270

130

324

33

100

15.0

48.11

4.90

1270

130

324

33

※120

12.5

53.90

5.50

1370

140

343

35

※160

9.40

53.90

5.50

1370

140

343

35

※200

7.50

53.90

5.50

1370

140

343

35

※240

6.30

53.90

5.50

1370

140

343

35
