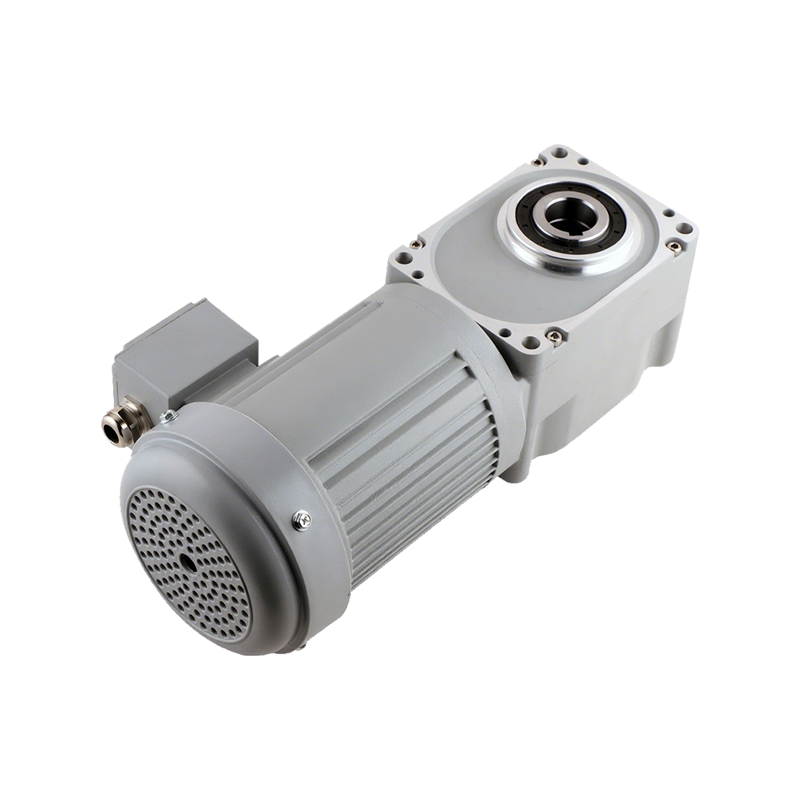

15W&25W

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

ZDF2-12H□-15-S(TB)

15

220

50

0.13

0.11

1350

0.26

0.34

F

220

60

0.12

0.09

1650

0.20

0.32

ZDF2-12H□-15-S3(TB)

380

50

0.08

0.11

1350

0.26

0.19

380

60

0.07

0.09

1650

0.20

0.18

ZDF2-12H□-15-S4(TB)

460

60

0.08

0.09

1680

0.29

0.21

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Capacitor

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

UF

ZDF2-15A□-15-C(TB)

15

220

50

0.15

0.10

1380

0.08

0.35

1.2

F

220

60

0.15

0.09

1680

0.08

0.33

ZDF2-15A□-15-A(TB)

110

50

0.29

0.10

1380

0.08

0.63

5.0

110

60

0.29

0.09

1680

0.08

0.60

Power

Aperture/Axis diameter

Reduction ratio

Output shaft speed

Output shaft torque

Output shaft tolerance

Output shaft tolerance

r/min

N.m

kgf.m

Axial force load

W

mm

1

50Hz

50Hz

50Hz

N

kgf

N

kgf

15

12/15

10

150

0.810

0.08

343

35

88

9

15

100

1.210

0.12

441

45

108

11

20

75.0

1.620

0.16

539

55

137

14

25

60.0

2.020

0.20

588

60

147

15

30

50.0

2.430

0.24

686

70

177

18

40

37.5

3.240

0.33

784

80

196

20

50

30.0

4.050

0.41

882

90

226

23

60

25.0

4.860

0.49

882

90

226

23

80

18.8

5.830

0.59

980

100

245

25

100

15.0

7.290

0.74

980

100

245

25

120

12.5

8.740

0.89

1080

110

275

28

160

9.40

11.66

1.18

1080

110

275

28

200

7.50

14.58

1.48

1080

110

275

28

240

6.30

17.49

1.78

1080

110

275

28

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

W

V

Hz

A

N.m

r/min

N.m

A

ZDF2-12H□-25-S(TB)

25

200

50

0.19

0.18

1250

0.34

0.41

F

220

60

0.18

0.16

1250

0.25

0.39

ZDF2-12H□-25-S3(TB)

380

50

0.11

0.18

1250

0.34

0.24

380

60

0.10

0.16

1550

0.25

0.23

ZDF2-12H□-25-S4(TB)

460

60

0.10

0.15

1650

0.36

0.27

Model

Output power

Voltage

Frequency

Rated current

Rated torque

Rated speed

Locked rotor torque

Locked rotor current

Capacitor

Insulation grade

W

V

Hz

A

N.m

r/min

N.m

A

UF

ZDF2-15A□-25-C(TB)

25

220

50

0.23

0.18

1350

0.10

0.43

1.8

F

220

60

0.23

0.15

1650

0.10

0.41

ZDF2-15A□-25-A(TB)

110

50

0.46

0.18

1350

0.10

0.91

7.0

110

60

0.46

0.15

1650

0.10

0.86

Power

Aperture/Axis diameter

Reduction ratio

Output shaft speed

Output shaft torque

Output shaft tolerance

Output shaft tolerance

r/min

N.m

kgf.m

Axial force load

W

mm

1

50Hz

50Hz

50Hz

N

kgf

N

kgf

25

12/15

10

150

1.450

0.14

343

35

88

9

15

100

2.180

0.22

441

45

108

11

20

75.0

2.910

0.29

539

55

137

14

25

60.0

3.640

0.37

588

60

147

15

30

50.0

4.370

0.44

686

70

177

18

40

37.5

5.830

0.59

784

80

196

20

50

30.0

7.290

0.74

882

90

226

23

60

25.0

8.740

0.89

882

90

226

23

80

18.8

10.49

1.07

980

100

245

25

100

15.0

13.12

1.33

980

100

245

25

120

12.5

15.74

1.60

1080

110

275

28

160

9.40

20.99

2.14

1080

110

275

28

※200

7.50

25.50

2.60

1080

110

275

28

※240

6.30

25.50

2.60

1080

110

275

28
