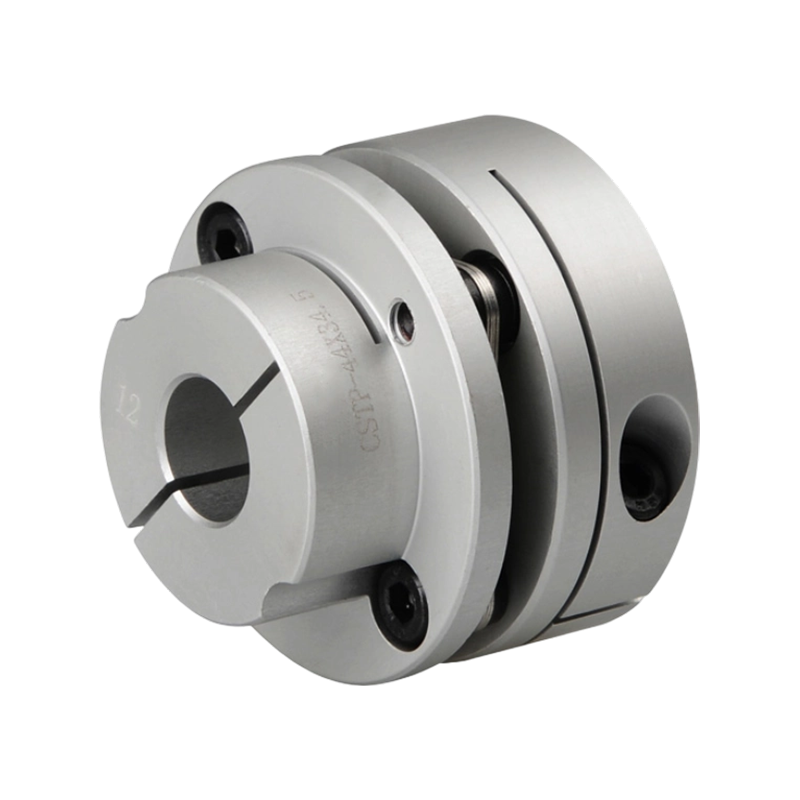

CSTP Stepped flat head single disc series

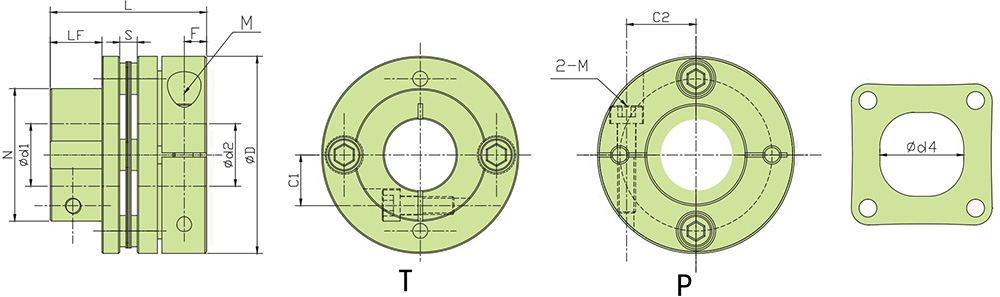

Model

 ØD

ØN

L

L1

LF

S

Ød4

F

C1

C2

M

Wrench Torque(N ·M)

CSTP-34×28.5

  Ø34

Ø21.6

28.4

3

12.25

3.9

Ø14.5

3.85

7.8

11.25

2-M3×10

3

CSTP-39×34.5

  Ø39

Ø25

34.9

4

15.5

3.9

Ø17

4.85

9

13.1

2-M4×12

7

CSTP-44×34.5

 Ø44

Ø29.6

34.9

4

15.5

3.9

Ø20.5

4.85

11.3

15.5

2-M4×12

7

CSTP-56×45

 Ø56

Ø38

45.6

5

19.75

5.9

Ø26

6.4

14.6

19.5

2-M5×16

10

CSTP-68×54

 Ø68

Ø46

53.6

6

23.35

6.9

Ø36

7.7

16.5

23.5

2-M6×25

15

CSTP-82×69

Ø82

Ø56

68.4

8

30

8.4

Ø41

9.7

20.5

28

2-M8×30

30

  CSTP-94×79

  Ø94

Ø68

78.4

10

35

8.9

Ø51

11.25

26

34

3-M8×35

30

CSTP-104×79

  Ø104

Ø78

78.9

10

35

8.9

Ø61

11.25

30

39

2-M8×35

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CSTP-34×28.5

5

10

0.1

1°

±0.2

10000

2550

7.2×10⁻⁶

AL6061-T6 High-strength aluminum alloy

SUS 304

Oxidation treatment

40

CSTP-39×34.5

9

18

0.1

1°

±0.2

10000

3900

1.98×10⁻⁶

72

CSTP-44×34.5

12

24

0.12

1°

±0.3

10000

4500

2.52×10⁻⁵

92

CSTP-56×45

25

50

0.18

1°

±0.4

10000

12900

1.08×10⁻⁴

205

CSTP-68×54

60

120

0.2

1°

±0.5

9000

25800

1.35×10⁻⁴

348

CSTP-82×69

100

200

0.2

1°

±0.5

8000

38700

1.62×10⁻⁴

635

CSTP-94×79

160

320

0.2

1°

±0.5

7000

100000

1.8×10⁻⁴

845

CSTP-104×79

210

420

0.2

1°

±0.5

7000

120000

2.1×10⁻⁴

1012

Model

Standard axle diameter(ØD1、ØD2)mm

6

6.36

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

CSTP-34×28.5

●

●

●

●

●

●

●

CSTP-39×34.5

●

●

●

●

●

●

●

●

CSTP-44×34.5

●

●

●

●

●

●

●

●

●

●

CSTP-56×45

●

●

●

●

●

●

●

●

●

●

CSTP-68×54

●

●

●

●

●

●

●

●

●

CSTP-82×69

●

●

●

●

●

●

CSTP-94×79

●

●

●

●

●

●

●

●

CSTP-104×79

●

●

●

●

●

●

●

●

●

●

●
