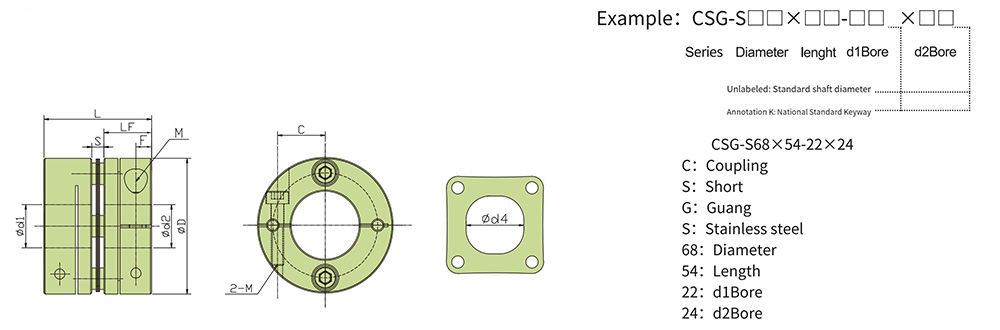

CSG-S Stainless steel single disc series

Model

ØD

L

LF

S

Ød4

F

C

M

Wrench Torque(N ·M)

CSG-S26×26

Ø26

25.9

11.65

2.6

Ø10.5

3.9

8.58

4-M3×12

3

CSG-S29×26

Ø29

26

11.65

2.6

Ø14.5

3.9

10

4-M3×12

3

CSG-S34×32.5

Ø34

32.4

14.25

3.9

Ø14.5

4.85

11.25

4-M4×14

7

CSG-S39×34.5

Ø39

34.9

15.5

3.9

Ø17

5.1

13.1

4-M4×18

7

CSG-S44×34.5

Ø44

34.9

15.5

3.9

Ø20.5

5.1

15.5

4-M4×20

7

CSG-S46×34.5

Ø46

34.9

15.5

3.9

Ø23

5.1

16.2

4-M4×20

7

CSG-S50×41.5

Ø50

41.5

18

5.5

Ø22.5

5.5

17.3

4-M5×16

10

CSG-S56×45

Ø56

45.3

19.75

5.8

Ø26

6.4

19.5

4-M5×25

10

CSG-S68×54

Ø68

53.6

23.35

6.9

Ø36

7.7

23.5

4-M6×35

15

CSG-S82×69

Ø82

68.9

30

8.9

Ø41

9.7

28

4-M8×35

30

CSG-S94×79

Ø94

78.9

35

8.9

Ø51

11.75

34

4-M8×35

30

CSG-S104×79

Ø104

78.9

35

8.9

Ø61

11.75

39

4-M8×35

30

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Bushings Material

Flexible colloidal material

Surface Treatment

Weigh(g)

CSG-S26×26

5

10

0.1

1°

±0.2

10000

1462

3.3×10⁻⁶

SUS 316

SUS 304

Polishing

70

CSG-S29×26

6

12

0.1

1°

±0.2

10000

1700

4.9×10⁻⁶

94

CSG-S34×32.5

10

20

0.1

1°

±0.2

10000

5737

8.5×10⁻⁵

137

CSG-S39×34.5

18

36

0.12

1°

±0.2

10000

5850

3.3×10⁻⁵

202

CSG-S44×34.5

22

44

0.12

1°

±0.3

10000

6750

4.2×10⁻⁵

247

CSG-S46×34.5

25

50

0.12

1°

±0.2

10000

7200

4.8×10⁻⁵

314

CSG-S50×41.5

30

60

0.15

1°

±0.3

10000

8100

5.4×10⁻⁵

448

CSG-S56×45

36

72

0.18

1°

±0.4

10000

16770

1.8×10⁻⁴

542

CSG-S68×54

72

144

0.2

1°

±0.5

9000

30960

2.25×10⁻⁴

870

CSG-S82×69

120

240

0.25

1°

±0.5

8000

46440

2.7×10⁻⁴

1722

CSG-S94×79

190

380

0.25

1°

±0.5

7000

15000

3.0×10⁻⁴

2625

CSG-S104×79

250

500

0.25

1°

±0.5

7000

18000

3.5×10⁻⁴

3212

Model

Standard axle diameter((ØD1、ØD2) mm

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

CSG-S26×26

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S29×26

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S34×32.5

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S39×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S44×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S46×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S50×41.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S56×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S82×69

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S94×79

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-S104×79

●

●

●

●

●

●

●

●

●

●

●

●

●
