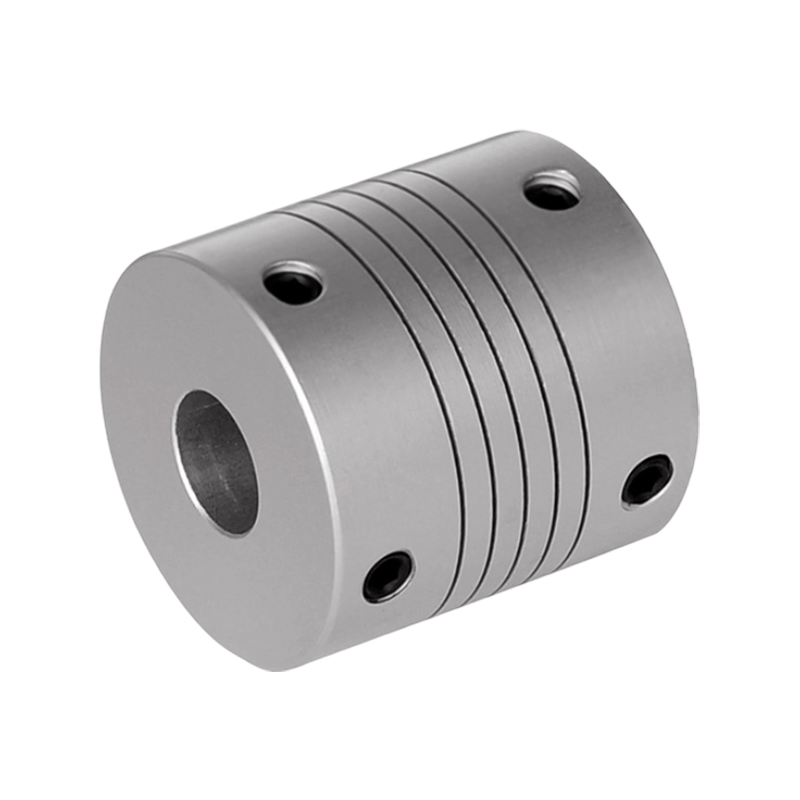

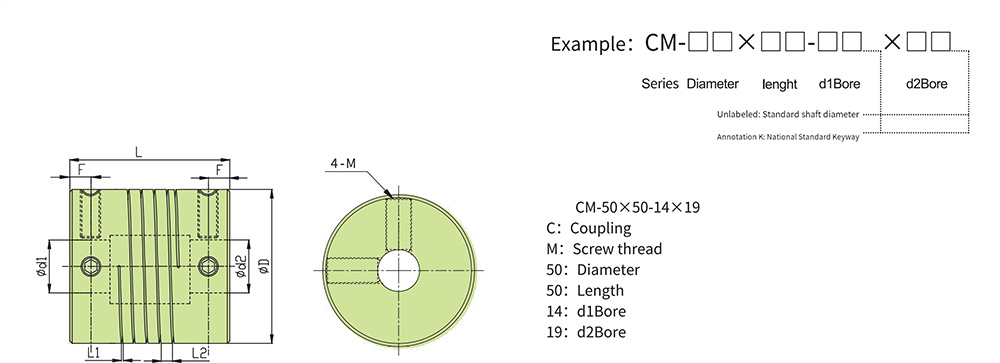

CM Screw thread top tight series

Model

ØD

L

L1

L2

F

M

Wrench Torque(N ·M)

CM-15.5×21

Ø15.5

21

0.4

2

3.3

4-M4×5

0.7

CM-16×23

Ø16

23

0.4

2

3.6

4-M4×5

1.7

CM-18×25

Ø18

25

0.4

2

4.1

4-M4×6

1.7

CM-19.1×19.1

Ø19.1

19.1

0.4

2

3

4-M4×6

1.7

CM-20×25

Ø20

25

0.4

2

3.6

4-M4×6

1.7

CM-25×32

Ø25

32

0.4

2.75

4.5

4-M4×8

1.7

CM-25.4×25.4

Ø25.4

25.4

0.4

2.75

3.7

4-M4×8

1.7

CM-28.6×28.6

Ø28.6

28.6

0.4

2.75

4.2

4-M4×8

1.7

  CM-32×32

Ø32

32

0.4

2.75

5.2

4-M5×10

4

CM-38.1×38.1

Ø38.1

38.1

0.4

3

5.2

4-M5×10

4

  CM-50×50

Ø50

50

0.5

3.5

8.5

4-M6×12

7

Model

Rated torque(N ·M)

Maximum torque(N ·M)

Allow Radial direction(mm)

Allow angle(°)

Allow Axis(mm)

Maximum speed(rpm)

Static torsional siffness(N ·Mrad)

Moment of inertia(kg ·M²)

Flexible colloidal material

Surface Treatment

Weigh(g)

CM-15.5×21

0.5

1

0.15

3

±0.2

25000

80

2.8×10⁻⁷

High-strength aluminum alloy

AL6061-T6

Oxidation treatment

  7.7

CM-16×23

0.5

1

0.15

3

±0.2

25000

82

3.0×10⁻⁷

11

CM-18×25

0.8

1.6

0.15

3

±0.2

24000

130

4.7×10⁻⁷

15

CM-19.1×19.1

0.9

1.8

0.15

3

±0.2

24000

91

7.2×10⁻⁷

11.6

CM-20×25

0.9

1.8

0.15

3

±0.2

22000

150

4.8×10⁻⁷

21

CM-25×32

2.8

5.6

0.15

3

±0.2

14000

400

2.4×10⁶

32

CM-25.4×25.4

2

4

0.15

3

±0.2

14000

360

2.3×10⁶

26

CM-28.6×28.6

3

6

0.15

3

±0.2

13000

380

2.5×10⁶

39

CM-32×32

4

8

0.15

3

±0.2

11000

420

2.6×10-⁵

57

CM-38.1×38.1

6.5

13

0.15

3

±0.2

9500

450

3.0×10-⁵

97

CM-50×50

20

40

0.15

3

±0.2

8000

785

8.1×10-⁵

220

Model

              Standard axle diameter(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

CM-15.5×21

●

●

●

●

CM-16×23

●

●

●

●

CM-18×25

●

●

●

●

●

●

CM-19.1×19.1

●

●

●

●

●

●

CM-20×25

●

●

●

●

●

●

CM-25×32

●

●

●

●

●

●

●

●

●

●

CM-25.4×25.4

●

●

●

●

●

●

●

●

●

●

CM-28.6×28.6

●

●

●

●

●

●

●

●

CM-32×32

●

●

●

●

●

●

●

●

●

●

CM-38.1×38.1

●

●

●

●

●

●

●

●

●

●

●

●

●

CM-50×50

●

●

●

●

●

●

●

●

●

●

●

●
